带有结束开关的1小时定时器电路图
[11-21 11:02:27] 来源:http://www.88dzw.com 定时控制电路图 阅读:8365次
文章摘要:带有结束开关的1小时定时器采用LM122定时器和手控开关,可以构成具有启动、复位和终止功能的1小时定时器。计时一旦开始,S1就不再起作用。向上扳动S2提前结束定周期,输出状态随之改变;向下扳动S2使定时电容电压回到0V,而不改变输出状态,释放S2开始新的定时周期。

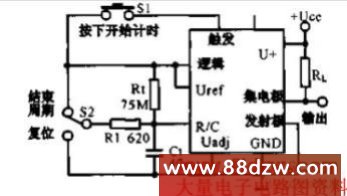

带有结束开关的1小时定时器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com带有结束开关的1小时定时器采用LM122定时器和手控开关,可以构成具有启动、复位和终止功能的1小时定时器。计时一旦开始,S1就不再起作用。向上扳动S2提前结束定周期,输出状态随之改变;向下扳动S2使定时电容电压回到0V,而不改变输出状态,释放S2开始新的定时周期。
