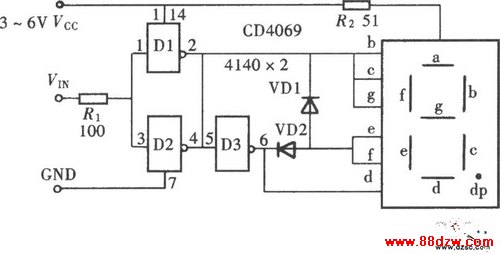

文章摘要：如图所示为用文字显示的逻辑笔，这里所指的文字并非我们的汉字“高”和“低”，而是英语中高、低两字的字头“H”和“L”。由于这两个字母字形的特殊性，正好与LED数码管中的笔段相符合，因此可以很方便地用它来组成逻辑电平测试笔。 欢迎转载,信息来自www.88dzw.com
用门电路组成的文字显示型逻辑笔之一(CD4069)电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com如图所示为用文字显示的逻辑笔，这里所指的文字并非我们的汉字“高”和“低”，而是英语中高、低两字的字头“H”和“L”。由于这两个字母字形的特殊性，正好与LED数码管中的笔段相符合，因此可以很方便地用它来组成逻辑电平测试笔。
欢迎转载,信息来自www.88dzw.com
