自动循环定时器电路(CD406、CD4013)电路图

[11-21 11:02:07]   来源：http://www.88dzw.com  定时控制电路图   阅读：8782次

文章摘要： 如图所示为自动循环定时器电路。它由脉冲振荡器和多级分频器组成的时间基准电路、双触态触发器、继电器和驱动电路及工作电源等组成。

自动循环定时器电路(CD406、CD4013)电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

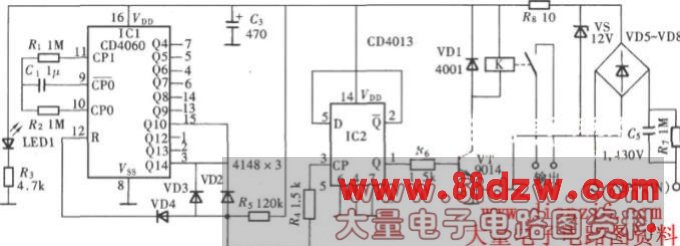

      如图所示为自动循环定时器电路。它由脉冲振荡器和多级分频器组成的时间基准电路、双触态触发器、继电器和驱动电路及工作电源等组成。
自动循环定时器电路(CD406、CD4013)电路


Tag:定时控制电路图，电路图讲解,电路图练习，电子电路图 - 控制电路图 - 定时控制电路图
