高精度长延时定时控制器(CD4060、CD4017)电路图
[11-21 11:02:03] 来源:http://www.88dzw.com 定时控制电路图 阅读:8619次

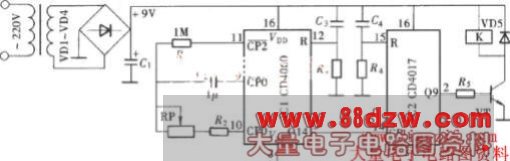

文章摘要:利用CD4060的振荡器组成一个低频RC振荡器,通过内部多级分频后,可以输出一个长时间的时基信号。将这个长时间的时基信号再通过多级分频后,就会得到更长的延时控制时间,这就可以组成一个高精度的长延时控制器。它的组成如图所示。
高精度长延时定时控制器(CD4060、CD4017)电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com利用CD4060的振荡器组成一个低频RC振荡器,通过内部多级分频后,可以输出一个长时间的时基信号。将这个长时间的时基信号再通过多级分频后,就会得到更长的延时控制时间,这就可以组成一个高精度的长延时控制器。它的组成如图所示。
