可调式可循环定时控制器(CD4001、CD4017)电路图
[11-21 11:01:51] 来源:http://www.88dzw.com 定时控制电路图 阅读:8382次

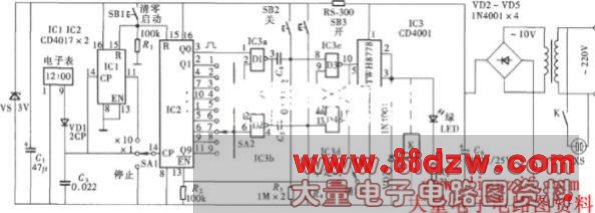

文章摘要:该定时控制器是利用液晶式电子表的“分”信号,取出后通过两级分频电路的组合,形成多挡位多级定时控制功能。它通过控制开关的控制,可组成单定时开、关或自动循环的工作模式。控制时间从l~90min可调。电路组成如图所示。
可调式可循环定时控制器(CD4001、CD4017)电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 该定时控制器是利用液晶式电子表的“分”信号,取出后通过两级分频电路的组合,形成多挡位多级定时控制功能。它通过控制开关的控制,可组成单定时开、关或自动循环的工作模式。控制时间从l~90min可调。电路组成如图所示。
Tag:定时控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 定时控制电路图
