多级输出的延迟电路图
[11-21 11:01:30] 来源:http://www.88dzw.com 定时控制电路图 阅读:8335次

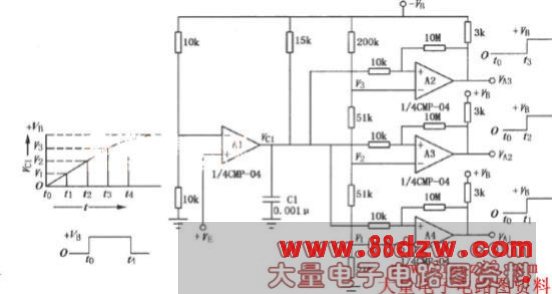

文章摘要:如图是具有多级输出的延迟电路。电路中采用了运算放大器作比较器,当运算放大器A1的同相输入端加电压+VE后,在运算放大器A2、A3、A4同相输入端上的电压VC1将沿着指数曲线规律上升。运算放大器的反相输入端加入由分级分压器提供的电压。因此各运算放大器输入在Vc1由零变为+VB(电源电压)的t1、t2、t3时刻,分别使各输出信号翻转,从而实现了VA1、VA2、VA3逐级延时的目的。注意本电路使用了双电源,即正电源+VE、+VB与负电源-VB。
多级输出的延迟电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 如图是具有多级输出的延迟电路。电路中采用了运算放大器作比较器,当运算放大器A1的同相输入端加电压+VE后,在运算放大器A2、A3、A4同相输入端上的电压VC1将沿着指数曲线规律上升。运算放大器的反相输入端加入由分级分压器提供的电压。因此各运算放大器输入在Vc1由零变为+VB(电源电压)的t1、t2、t3时刻,分别使各输出信号翻转,从而实现了VA1、VA2、VA3逐级延时的目的。注意本电路使用了双电源,即正电源+VE、+VB与负电源-VB。
