电饭锅预置断电定时器电路图
[11-21 11:01:17] 来源:http://www.88dzw.com 定时控制电路图 阅读:8177次

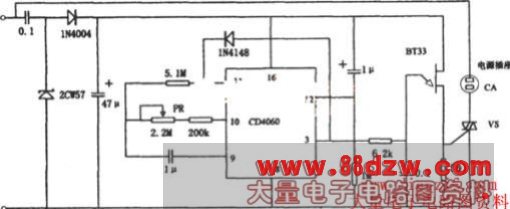

文章摘要:如图所示为电饭锅预置断电定时电路。该定时电路的定时范围可从l小时到12小时,并可用PR进行调节。定时方式为计数式,控制方式为预置断电定时。电路中用BT33产生晶闸管VS的触发信号。若BT33停振。则VS关断,CZ断电。
电饭锅预置断电定时器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 如图所示为电饭锅预置断电定时电路。该定时电路的定时范围可从l小时到12小时,并可用PR进行调节。定时方式为计数式,控制方式为预置断电定时。电路中用BT33产生晶闸管VS的触发信号。若BT33停振。则VS关断,CZ断电。
