单金属片触摸开关和电阻桥触摸开关原理及电路图
[09-13 18:58:48] 来源:http://www.88dzw.com 开关电路电路图 阅读:8518次
文章摘要:单金属片触摸开关原理及电路图集工作原理:图1所示的电路只使用了一片触摸金属片,电路中采用了2只四二输入端(内部有四个完全相同的,具有两个输入端)施密特触发器4093(如CD4093、 TC4093等等)。通常IC2-a的输出端第3脚处于低电平,发光二极管LED1不能发光,当触摸金属片时,该输出端即变为高电平,使LED1导通发光。图2与图1类似,使用的元件更少,直接输出电键控制电压。图1图2电阻桥触摸开关工作原理及电路工作原理:图3所示的电阻桥触摸开关采用了LM339,LM339是一种四电压比较器(内部有4个完全相同的电压比较器),该电路只应用了其中的一个,工作电压范围宽达2—32V。用手触摸靠
单金属片触摸开关和电阻桥触摸开关原理及电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com单金属片触摸开关原理及电路图集

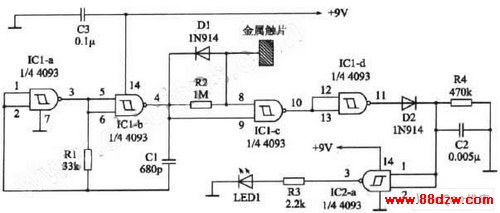

工作原理:图1所示的电路只使用了一片触摸金属片,电路中采用了2只四二输入端(内部有四个完全相同的,具有两个输入端)施密特触发器4093(如CD4093、 TC4093等等)。通常IC2-a的输出端第3脚处于低电平,发光二极管LED1不能发光,当触摸金属片时,该输出端即变为高电平,使LED1导通发光。图2与图1类似,使用的元件更少,直接输出电键控制电压。
图1
图2
电阻桥触摸开关工作原理及电路

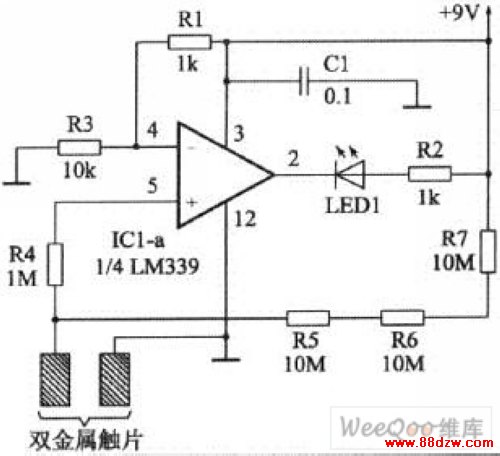

工作原理:图3所示的电阻桥触摸开关采用了LM339,LM339是一种四电压比较器(内部有4个完全相同的电压比较器),该电路只应用了其中的一个,工作电压范围宽达2—32V。用手触摸靠得很近但不接触的双金属片时,LM339第2脚输出低电平信号,使发光二极管LED1导通发光。
图3

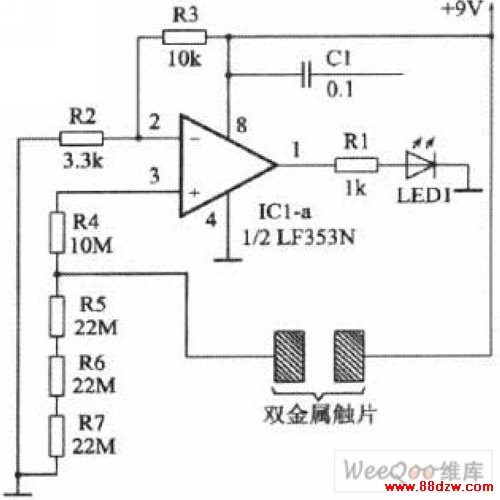

图4所示的电阻桥触摸开关和图3的不同之处,主要是采用了运算放大器LF353N,而不是电压比较器。LF353N是双运算放大器,该电路也只应用了其中的一个。触摸双金属片时,LF353N的第1脚输出低电平信号,使发光二极管LED1导通发光。
图4

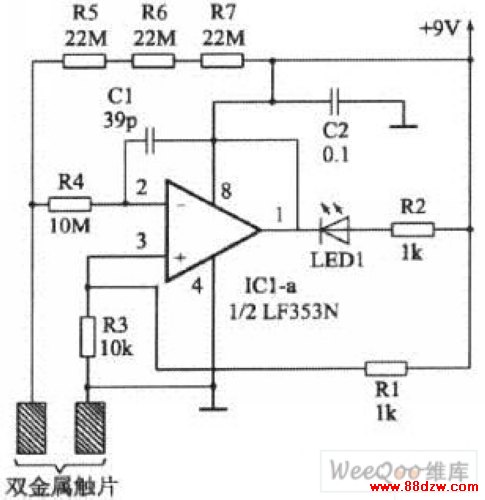

图5和图4不同之处就是触摸双金属片时,LF353N的第1脚输出高电平电压,使发光二极管LED1导通发光。
图5

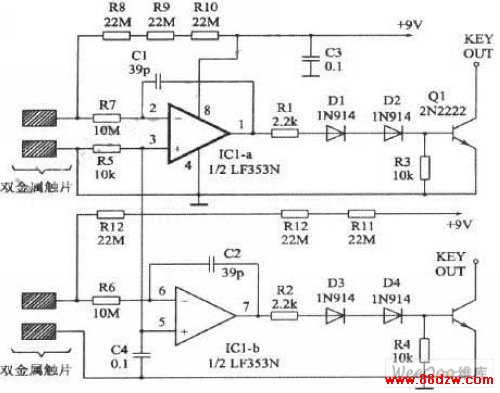

图6是专为业余无线电CW电报应用所设计的电键控制电路。
图6
