简单实用的触摸延时开关电路图
[09-13 18:58:45] 来源:http://www.88dzw.com 开关电路电路图 阅读:8263次
文章摘要:这里介绍一个简单实用的触摸延时开关电路,它具有简单、廉价、性能好等特点,很适合爱好者自行制作。 电路原理:延迟开关电路见图D1--D1,SCR 组成开关的主回路,BG1,BG2 等组成开关的控制回路。平时,BG1,BG2 均处于截止状态,SCR 阻断,电灯 H 不亮。此时220V交流电经 D1--D4 整流、R3 和DW 使 LED 发光,用作夜间指示开关位置。这时流过H的电流仅 2mA 左右,不足使电灯 H 发光。需要开灯时,只有用手指摸一下电极片 M,因人体泄露电流经 R5,R6 注入 BG2 的基极,BG2 迅速导通。BG2 集电极为低电平,BG1 也随之导通,因此有触发电流经 BG1
简单实用的触摸延时开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com这里介绍一个简单实用的触摸延时开关电路,它具有简单、廉价、性能好等特点,很适合爱好者自行制作。 电路原理:

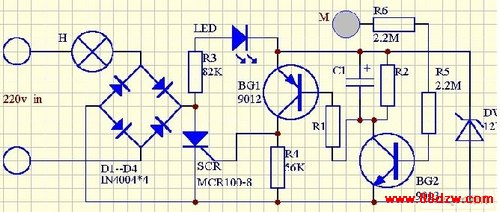

延迟开关电路见图D1--D1,SCR 组成开关的主回路,BG1,BG2 等组成开关的控制回路。
平时,BG1,BG2 均处于截止状态,SCR 阻断,电灯 H 不亮。此时220V交流电经 D1--D4 整流、R3 和DW 使 LED 发光,用作夜间指示开关位置。这时流过H的电流仅 2mA 左右,不足使电灯 H 发光。需要开灯时,只有用手指摸一下电极片 M,因人体泄露电流经 R5,R6 注入 BG2 的基极,BG2 迅速导通。BG2 集电极为低电平,BG1 也随之导通,因此有触发电流经 BG1 注入 SCR 的控制极使 SCR 开通,电灯 H 就通电发光。在 BG2 导通瞬间,C1 通过 BG2 的 c-e 极间被并联在 DW 的两端,因此被迅速充上约 12V 左右的电压。电灯点亮后,人手离开 M,虽然 BG2 恢复截止状态但由于 C1 所存储的电荷通过 R1 向 BG1 发射结放电,使 BG1 依然保持导通状态,所以电灯继续发亮。当 C1 电荷基本放完后,BG1 恢复截止态,SCR失去触发电流,当交流电过零时,SCR 关断,电灯熄灭。
开关延迟时间主要由电阻 R1,R2 和电容 C1 的数值决定,下面提供一组实验数据供大家参考。如要进一步增大延时时间,可加大 C1 容量。除上述主要因素外,BG1 的放大倍数以及 SCR 的触发灵敏度对延时时间也有影响。
图是延时开关的印刷电路板图
注意:本电路与市电直接相接,在调试过程中要十分注意,以免触电。有条件的朋友,可以先用隔离变压器把市电隔离,再进行调试。电阻 R6 的引线要短,一头直接焊在电极片 M 的背面,另一头焊上一跟软线,再接到印板上的 R5。采用两个高阻值电阻的目的是为了确保使用者的绝对安全。
