可调定时通断自动开关电路图
[09-13 18:58:42] 来源:http://www.88dzw.com 开关电路电路图 阅读:8852次

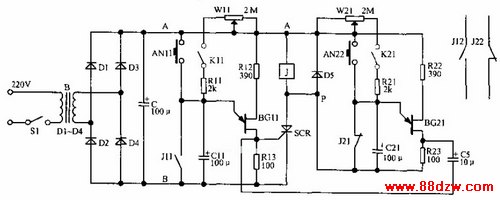

文章摘要:可调定时通断自动开关电路如下图所示,按钮开关AN11、AN2为手动“开”和“关”。K11和K22是单独自动延时“开”和“关”。接通电源后,电路通过W11和R11向C11充电,当电容两端电压高于BG11的峰值时,BG11导通,触发SCR导通,继电器J得电吸合,J12和J22动作去控制用电器。J11闭合泄放C11上的电荷,BG11截止。在定时开期间,SCR导能时P点相当于接地,常闭点J12断开,电流通过W21和R21向C21充电,当C21两端电压高于BG21的峰值时,BG21导通,输出信号经C5使SCR截止,继电器失电断开,电路复位。
可调定时通断自动开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com可调定时通断自动开关电路如下图所示,按钮开关AN11、AN2为手动“开”和“关”。K11和K22是单独自动延时“开”和“关”。接通电源后,电路通过W11和R11向C11充电,当电容两端电压高于BG11的峰值时,BG11导通,触发SCR导通,继电器J得电吸合,J12和J22动作去控制用电器。J11闭合泄放C11上的电荷,BG11截止。在定时开期间,SCR导能时P点相当于接地,常闭点J12断开,电流通过W21和R21向C21充电,当C21两端电压高于BG21的峰值时,BG21导通,输出信号经C5使SCR截止,继电器失电断开,电路复位。
