采用LCE(负载控制模块)的上电顺序控制开关电路图

[09-13 18:58:38]   来源:http://www.88dzw.com  开关电路电路图   阅读:8424

文章摘要:在一些由电子管组成的电子设备或其它某种设备中,对于几种电源电压,如高压、低压需按一定的顺序启动。如果一时疏忽,可能会误操作。而利用LCE模块则可以使这个问题迎刃而解。T1是低压变压器,它的初级线圈串联在LCE的②脚中;T2是高压变压器,这的初级线圈串联在LCE的①脚中。正常启动的顺序应是:先按下开关S1,过一会儿,让真空管的灯丝预热后,再按动开关S2。如果其操作顺序相反,先按动开关S2,其电路是不会工作的,这样就能确保操作程序的正确性。

采用LCE(负载控制模块)的上电顺序控制开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com

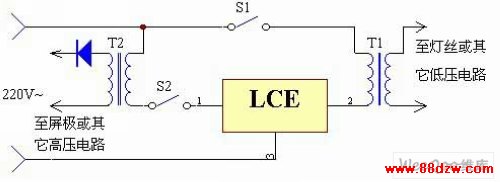

在一些由电子管组成的电子设备或其它某种设备中,对于几种电源电压,如高压、低压需按一定的顺序启动。如果一时疏忽,可能会误操作。而利用LCE模块则可以使这个问题迎刃而解。T1是低压变压器,它的初级线圈串联在LCE的②脚中;T2是高压变压器,这的初级线圈串联在LCE的①脚中。正常启动的顺序应是:先按下开关S1,过一会儿,让真空管的灯丝预热后,再按动开关S2。如果其操作顺序相反,先按动开关S2,其电路是不会工作的,这样就能确保操作程序的正确性。
