采用LM122的二端延时开关电路图
[09-13 18:58:16] 来源:http://www.88dzw.com 开关电路电路图 阅读:8506次

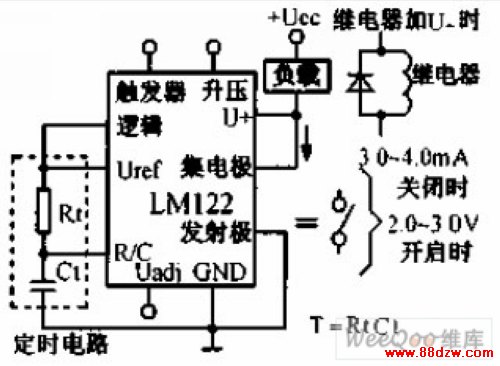

文章摘要:采用LM122的二端延时开关电路如下图所示,LM122集成定时器可以用作二端延时开关元件。其导通时,压降为2~3V,电流可取50mA。电路功能是,加上电源电压后,延时R1C1秒后,继电器导通。定时器断开的电流为3~4mA。
采用LM122的二端延时开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com采用LM122的二端延时开关电路如下图所示,LM122集成定时器可以用作二端延时开关元件。其导通时,压降为2~3V,电流可取50mA。电路功能是,加上电源电压后,延时R1C1秒后,继电器导通。定时器断开的电流为3~4mA。
Tag:开关电路电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 开关电路电路图
