触按式可控硅过零开关电路图
[09-13 18:58:11] 来源:http://www.88dzw.com 开关电路电路图 阅读:8224次

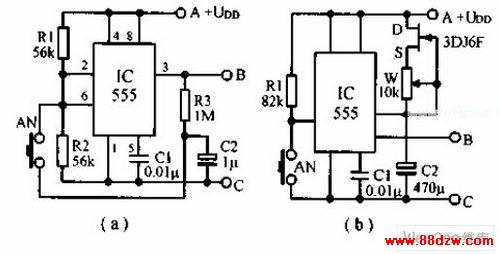

文章摘要:触按式可控硅过零开关下面两个电路为触按式开关电路,前者为触按式通断开关,后者触按式长延时定时开关。将其与上一条的可控硅过零开关电路组合在一起、就可以构成触按式可控硅过零开关。只要将此电路的输出B端与可控硅过零开关电路的控制输入端B点相连即可。
触按式可控硅过零开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com触按式可控硅过零开关下面两个电路为触按式开关电路,前者为触按式通断开关,后者触按式长延时定时开关。将其与上一条的可控硅过零开关电路组合在一起、就可以构成触按式可控硅过零开关。只要将此电路的输出B端与可控硅过零开关电路的控制输入端B点相连即可。
