555接近开关电路图
[09-13 18:58:04] 来源:http://www.88dzw.com 开关电路电路图 阅读:8778次

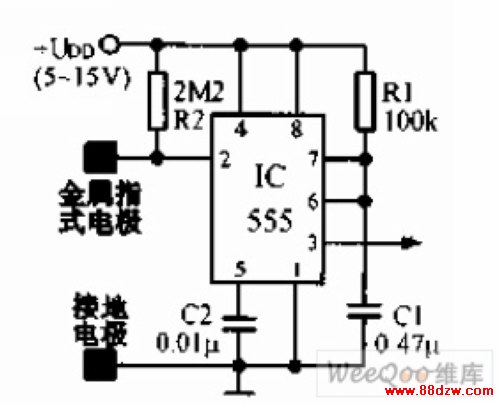

文章摘要:接近开关该电路是以555为核心组成的单稳态触发器。555的触发端2脚通过高阻值电阻接至电源电压端,处于等待触发状态。当人体接近或触摸金属板时,感应信号555被触发,输出一个单稳脉冲。C2用于抗干扰滤波。该电路可用于电器、玩具和报警电路中。
555接近开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com接近开关该电路是以555为核心组成的单稳态触发器。555的触发端2脚通过高阻值电阻接至电源电压端,处于等待触发状态。当人体接近或触摸金属板时,感应信号555被触发,输出一个单稳脉冲。C2用于抗干扰滤波。该电路可用于电器、玩具和报警电路中。
Tag:开关电路电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 开关电路电路图
