CMOS系统电源接口－直流开关电路图

文章摘要：CMOS系统电源接口、直流开关（a）电路为CMOS输出，利用小功率PNP复合晶体管MPSA65接通和断开14V、80mA灯泡的电路；（b）电路采用NPN复合晶体管MPAS13高电平点亮灯泡的电路；（c）电路是CMOS输出直接驱动高灵敏度可控硅2N5060的例子。高灵敏度可控硅2N5060在最恶劣的条件下（-65℃），其门电流最大为35μA。要求CMOS输出高电平为14.8V。

CMOS系统电源接口－直流开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

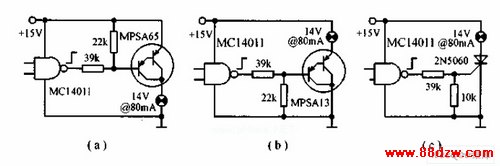

CMOS系统电源接口、直流开关（a）电路为CMOS输出，利用小功率PNP复合晶体管MPSA65接通和断开14V、80mA灯泡的电路；（b）电路采用NPN复合晶体管MPAS13高电平点亮灯泡的电路；（c）电路是CMOS输出直接驱动高灵敏度可控硅2N5060的例子。高灵敏度可控硅2N5060在最恶劣的条件下（-65℃），其门电流最大为35μA。要求CMOS输出高电平为14.8V。
