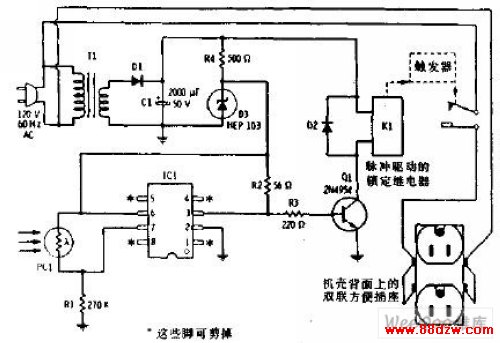

交流电源控制用光电池记忆开关电路图

文章摘要：利用魔棒似的闪光光束为使用交流电源的器件提供远距离控制。该装置的重要之点在于记忆。它一旦动作，向器件供电，即可继续供下去。当它第二次动作时，即断电，而且一直断下去。它由一个高灵敏度光电池，一个高增益集成电路施密特触发器和一个脉冲驱动的锁定继电器构成。

交流电源控制用光电池记忆开关电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
利用魔棒似的闪光光束为使用交流电源的器件提供远距离控制。该装置的重要之点在于记忆。它一旦动作，向器件供电，即可继续供下去。当它第二次动作时，即断电，而且一直断下去。它由一个高灵敏度光电池，一个高增益集成电路施密特触发器和一个脉冲驱动的锁定继电器构成。
