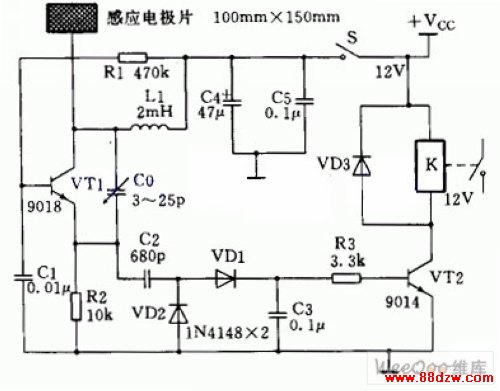

　　电容式接近控制器通常由一个射频振荡电路和一个探测板组成。图是用分立元件制作的电容传感式控制器电原理图。

　　在图中，三极管VT1与周围元件构成一个射频振荡电路；金属感应电极片连在VT1的集电极作为探测器。在没有其他导体接近感应电极片时，VT1组成的振荡电路正常振荡，此时VT1发射极输出的射频电压信号经VD1、VD2检波后成为直流控制信号，该信号使开关管VT2导通，继电器得电吸合，接通被控电路的电源：当有导体接近感应电极片时，由于任何靠近感应电极片的导体都会感应出电极片和“地”之间的电容，而电容的增加就会降低振荡器的正反馈量直至振荡器停止振荡，如果振荡器停振，射频检波电路就不再输出直流控制信号，此时开关管VT2就会截止，使继电器失电断开，而且继电器断开后需要再松开开关S再闭合后，电路才能进人下一次振荡状态，否则继电器就一直断开。

　　C0是灵敏度调节电容，调节它的大小可以调整振荡器起振、停振的临界值，从而来调节控制器所控制物体的远近、大小等项目。在图中，电感L1可以使用电感量为1mH－6mH的任何色码电感，如果电感量大于4mH，就需要适当地增大C0的值，以使电路能顺利起振，其他元件参数如图所示。
