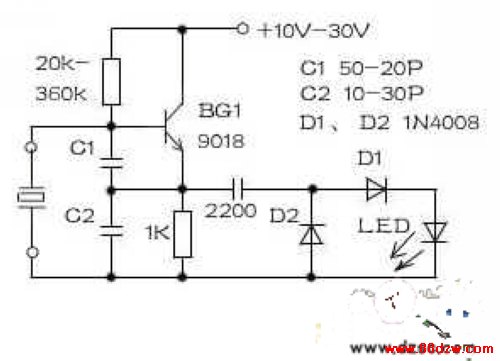

文章摘要： 利用简单几个元件制作一个可测量10kHz-100MHz晶振的测试电路（电路如图），BG1和所接阻容元件构成多频振荡器，经C3、D1、D2进行检波后可在LED上得到下正上负的电压，驱动LED发光。若晶振已坏，LED不亮。可将此小电路安装在维修用的电源上，留两个插测晶振元件的小孔。 欢迎转载，信息来源www.88dzw.com
晶振测试电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com利用简单几个元件制作一个可测量10kHz-100MHz晶振的测试电路（电路如图），BG1和所接阻容元件构成多频振荡器，经C3、D1、D2进行检波后可在LED上得到下正上负的电压，驱动LED发光。若晶振已坏，LED不亮。可将此小电路安装在维修用的电源上，留两个插测晶振元件的小孔。
