串联开关电路图
[09-13 18:56:15] 来源:http://www.88dzw.com 开关电路电路图 阅读:8202次

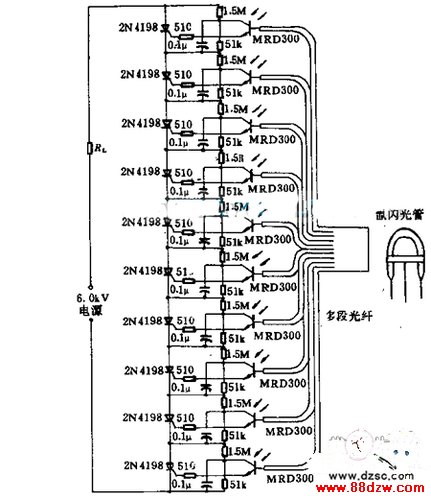

文章摘要:氙闪光管发出的光,通过光纤传输给光敏三极管MRD300。光敏电流经过放大,对一串可控硅元件同时进行触发,于是就把6000V高压加到看负载R上。这种光电触发方式消除了一般触发器接线的电感延迟。这里,要求可控硅整流元件具有相同的上升时间,从而防止导通最慢的那些元件影响电路触发。
串联开关电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 氙闪光管发出的光,通过光纤传输给光敏三极管MRD300。光敏电流经过放大,对一串可控硅元件同时进行触发,于是就把6000V高压加到看负载R上。
这种光电触发方式消除了一般触发器接线的电感延迟。这里,要求可控硅整流元件具有相同的上升时间,从而防止导通最慢的那些元件影响电路触发。
