转盘式开关的原理电路图图

文章摘要：这种开关看起来很复杂，其实就是一个双刀双掷开关。2和5焊片为刀，其余4个引出焊片为掷(见图)。当转盘转到"+"时，2与3导通、5与6导通;当转盘转到"一"时，2与1导通、5与4导通。虽然转盘有十个齿，可以转十次，但只有上边说的"+"、"一"两种状态。 图：转盘式开关的原理图

转盘式开关的原理电路图图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　这种开关看起来很复杂，其实就是一个双刀双掷开关。2和5焊片为刀，其余4个引出焊片为掷(见图)。当转盘转到"+"时，2与3导通、5与6导通;当转盘转到"一"时，2与1导通、5与4导通。虽然转盘有十个齿，可以转十次，但只有上边说的"+"、"一"两种状态。

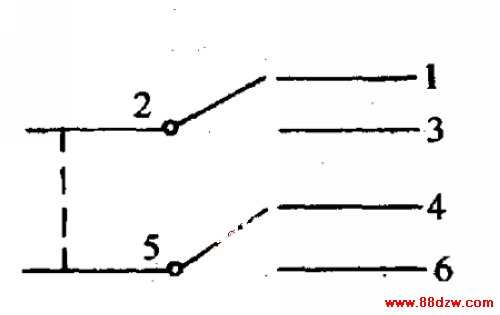

图：转盘式开关的原理图
