触摸式多通道电子开关(CD4017、CD4511、CD4518) 电路图

[09-13 18:55:21]   来源：http://www.88dzw.com  开关电路电路图   阅读：8831次

文章摘要：该触摸式电子开关结构简单,工作可靠,休用性数字集成电路,造价低谦它有20个通道供选用,电路中配有两位数字显示器供通道显示,电路组成如图所示.电路由触摸信号输入电路,控制脉冲形成电路,通道选择电路和通道译码与显示电路组成.触摸信号输入电路由晶体管开关电路VT1组成电路：通道译码与数码显示电路:

触摸式多通道电子开关(CD4017、CD4511、CD4518) 电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com
　　该触摸式电子开关结构简单,工作可靠,休用性数字集成电路,造价低谦它有20个通道供选用,电路中配有两位数字显示器供通道显示,电路组成如图所示.电路由触摸信号输入电路,控制脉冲形成电路,通道选择电路和通道译码与显示电路组成.

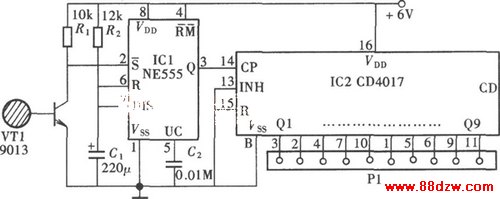

　　触摸信号输入电路由晶体管开关电路VT1组成电路：
触摸信号输入电路由晶体管开关电路VT1组成
　　通道译码与数码显示电路:
通道译码与数码显示电路



Tag:开关电路电路图，电路图讲解,电路图练习，电子电路图 - 控制电路图 - 开关电路电路图
