　　编码O：低电平的宽度0.56ms+高电平的宽度O.56ms。

　　编码1：低电平的宽度0.56ms+高电平的宽度1.68ms。

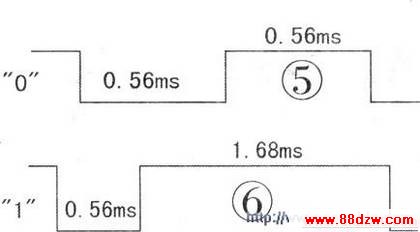

　　编码“O”和“1”的定义如图5和图6所示。我们可以发现“O”和“1”低电平的宽度是固定的为0.56ms，不同的是两者高电平的宽度不同，“O”为O.56ms，“1”为1.68ms。因此可以根据高电平的宽度，来确定接收的编码是“0”还是“1”。



     四、解码程序的编程与说明

  IR译码子程序主要工作为等待红外信号出现，跳过前引导信号（一个9ms的低电平和一个4.5mS的高电平），然后开始收集32位的编码数据，并存入以IRCOM为首地址的4个连续的内存单元中。
   IR译码子程序；R0——存放IR接收数据；R2——高电平宽度的计数值；R3——一字节需接收8位。BIT位计数。
　　；IRIN—P3.2
   IR_IN：
　　MOV R0,#IRCOMMOV R4.#30IR_IN1：
　　CALL DEL   ；延时4ms去干扰后，再确认IR信号是否出现DJNZ R4.IR_IN1JB IRIN，IR_END：如果IRIN=1没有IR信号出现。则退出WAIT_H：
　　JB IRIN,WAIT_Hl：等IR变为高电平避开9毫秒低电平引导脉冲CALL DELJMP WAIT-HWAIT_H1：
　　MOV R3,#0：8位数清为OWAIT_L=JNB IRIN,WAILH2：等IR变为低电平，跳过4.5ms的前导高电平信号CALL  DELJMP WAIT_LWAIT_H2：
　　JB IRIN,IR_COUN；等IR变为高电平CALL DELJMP WAIT_H2IR_COUN：
　　MOV R2,#0：对高电平进行0.14ms计数IR_COUN1：
　　CALL DELJB IRlN，IR_COUN2；等IR变为高电平：IR=0，检查R2中的计数值MOV A，#8CLR C    ：清借位标志SUBB A，R2：判断高低位，C=0，则解码为“0”    ：C=1，则解码为“1”
　　MOV A,@R0：取出原先的数据RRC A  ：将借位标志C移入AMOV@R0,A；处理完一位，将数据写入INC R3；接收字节计数加1CJNE R3,#8,WAIT_L：需处理完8位MOV R3,#0INC R0：存放IR数据单元值加1CJNE R0,#1RCOM+4,WAIT_L；收集到4字节了？
　　JMP IR_END；JMP IR_SHOWIR_C0UN2：
　　INC R2CJNE R2,#20,IR_COUN1：O.14ms计数过长，则自动离开IR_END：REI；
  ；延时0.14ms；IR解码使用；晶振：11.0592MHz   DEL：　　MOV R7,#64DJNZ R7，$RET解码的关键是如何识别“0”和“1”。程序中设计一个O.14ms的延时时间作为单位时间，对脉冲维持高电平的时间进行计数，并把此计数值存入R2。若计数值为4.（O.1 4ms×4=0.56ms）表示脉冲高电平的宽度为0.56mS；若计数值为12，（O.14ms×12=1.68ms）表示脉冲高电平的宽度为1.68ms。因此可以直接判断高电平的宽度的计数值是4或是12，来决定编码为O或是1。在程序中把0.1 4ms×8=1.12ms作为判断“0”和“1”的分界点，使用减法指令SUBB A，R2来完成判断。
　　MOV A，#8    ：A寄存器设为8CLR C    ：清借位标志SUBB A，R2  ：R2为计数值
   ●当“8-R2”有借位产生，借位标志C=1，则解码为“1”。
　　●当“8-R2”无借位产生，借位标志C=0，则解码为“O”。
　　当“8-R2”有借位产生，说明脉冲维持高电平的时间>1.12ms（>0.56ms），则解码为“1”。当“8-R2”无借位产生，说明脉冲维持高电平的时间小于1.12ms（<1.68ms），则解码为“O”。另外当高电平计数≥20时（0.14ms×20=2.8ms）有错误程序退出。
