　　双音频解码和密码检测电路：铃流检测电路使开关三极管VT2、VT1导通后，N2(MT8870)将输入的TDMF双音频码解为二进制码，N3(CD4028)将二进制码解为十进制码。

　　RS触发器N4A～N4C组成号码检测电路：本机的号码编制为四位，第一位数字为引导码“J”，后三位为密码ABE。引导码为三位密码以外的任一位“0～9”数字，接于“J1～J7”接点，通过二极管VD7～VD13控制第一组RS触发器N4A的置“1”输入端S1。

　　比如本机设定的引导码为“9”，密码为“628”，则电路中的“J1”和“A”“B”“C”三个编码点分别接N3的第5脚“9”，第7脚“6”、第2脚“2”和第9脚“8”，遥控操作者按第一位数字“9”时，N3的第5脚变高电平“1”，VD7使N4A的S1为“1”，4Q1为“1”，N4B和N4C的输出4Q2和4Q3受S2和S3的控制依次为“1”，电容C19两端均为高电平，密码识别电路处于刷新等待状态。当操作者依次输入密码“628”时，RS触发器N4A～N4C的置“0”输入端R1～R3依次为“1”，输出端4Q1～4Q3依次为“0”，电容C19的电位跳变使4位二／十进制同步加计数器NSB的计数脉冲输入端2EN由“1”变“0”，N5B的第3脚2Q1由“0”变“1”，负载控制管VT7导通。如果所按密码数字或次序不对，识码电路均不动作。实际应用中可将密码“625”之外的7个数字不分次序全部作为引导码接于J1～J7处，当操作者在输入密码的过程中错按“628”之外的任一数字时，N4A的置“1”输入端S1为“1”，N4A～N4C的输出端Q1～Q3均为“1”，密码识别过程立即中断。

　　此设计与上述的N4D密码计时电路配合，可有效杜绝恶意的持续输入和变化号码以获取密码的不良行为。

www.88dzw.com

　　操作者输入正确密码，N5B输出端2Q1变“1”，经R28使VT7导通，继电器K1吸合，其接点K1-1接通外接负载。

　　电解电容C17输出的正脉冲VD28和R20使开关管VT5导通，八声音乐片KD254发出由其6脚控制的“开机音乐”，由VT4放大输出，经R36和VT1回传至电话线路上，操作者可听到清晰的回传音乐。音乐回传期间，VD22取自C17的放电电荷维持开关管VT1、VT2持续导通，避免VT1、VT2因定时电路N4D复零而关断。C17放电完毕，VT1、VT2关闭，市话线路断开，但2Q1维持高电平，负载电路继续处于开启状态。其间如有电话打进，只要不拨入正确密码，2Q1为“1”状态不变，也不影响并联的电话机正常工作。

　　遥控操作者欲关断被控负载，只须重复上述操作过程：依次输入正确密码后，密码识别电路使4Q3由“1”变“0”，C19使N5B再次进位，输出端“2Q1”

　　由“1”变“0”，VT7截止，外接负载关断，“2Q2”由“0”变“1”，经R19使开关管VT6导通，八声音乐片KD254发出由其7脚控制的“关机音乐”，回传至电话线路上。设置开机、关机时不同的回传音乐可使遥控操作者对被控状态心中有数，杜绝盲目操作。

　　在回传音乐期间，VD32使开关管VT1、VT2维持导通。2Q2导通后，定时电阻R23为定时电容C18充电，回传音乐播放完毕后，C18上充得的电平通过R24使N5B清零端2Cr的电平由“0”升为“1”，N5B复零，2Q2由“1”变“0”，电器控制过程结束。

　　VD1～VD4为极性校正二极管，可使L1、L2在接入过程中不必区分正负极。VD36和R31提供市话线路接通时必需的电流消耗通路(否则电信局内部的计算机检测到回路电流过小时将自动关闭线路)。C20和VD31等在电源刚开通时强制N5B清零。发光二极管VD37、VD38等指示临场的工作状态，VD25、VD26等为N6提供工作电源。

　　选择继电器触点的接点电流，可以控制不同要求的外接负载。欲外接更大负载可驳接中间继电器以用于工矿企业遥控水泵等大型电器。

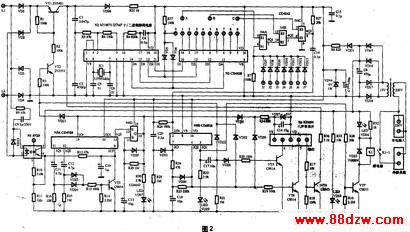

　　倘由K1-1接点控制农村、工矿或校园的扩音系统电源，且将图1电路中的VD22改接N5B输出端2Q1，则本机在第一次开机后将不再自动关断电话线路，此时将VT1的输出信号通过RC网络合理配接至扩音机的线路输入端，则遥控操作者可对着自己的电话或手机喊话，实现遥控广播(注意广播结束后按密码及时关机。
