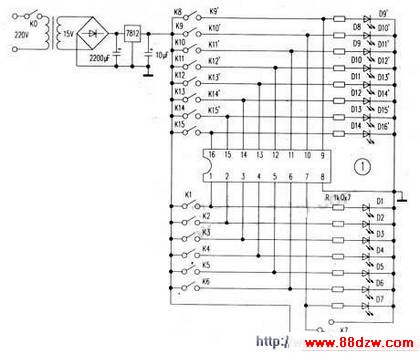

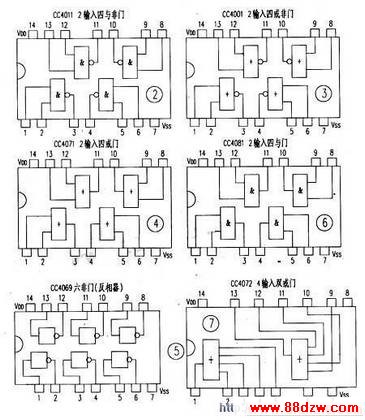

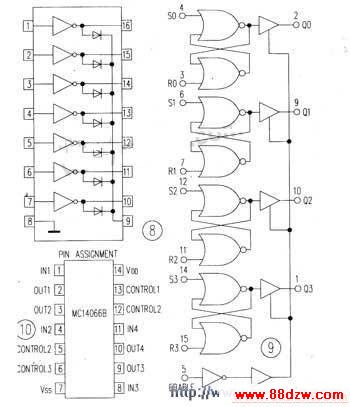

　　8.测／VICl4043卡片如图9MCl4043为16脚集成电路（其第⑧脚直接接地），将K7由接地转换为接高电平。将E⑤接高电平（D5亮），④脚输入低电平（K4断开），③脚输入高电平（K3接通，D3亮），则②脚输出低电平，D2不亮，④脚输入高电平（K4接通，D4亮），③脚输入低电平（K3断开），则②脚输出高电平，D2亮，④脚输入高电平（K4接通，D4亮），③脚输入高电平（K3接通，D3亮），则②脚输出高电平，D2亮，其他门测量也如此。9.测量MC14066，卡片如图10测量时先将K14合上（加电源），K7置接地位置。

　　将控制端⑤接高电平（K5接通），D5发光二极管亮，④脚接高电平（K4接通），D4亮，则③脚输出高电平（D3亮）。

　　K4不接通，D4不亮，D3也不亮。将K3接通（D3亮），K4断开，D4亮。③、④脚互为输入、输出端。控制端K5断开，D5不亮，③、④脚不论哪一端加高电平，另一端都是低电平。

　　三、小结
   本测试仪可测MC、CD、CC、HEF等系列集成电路。还有许多集成电路也可以在此测试仪上测试。如：CD4541、CD40175、CD4023、CD4025、CD4002、CD4012、CI）4073、CD4082、CD4013、4N25、2G03D等等。（注：CC、CD、MC、HEF等系列通用，可直接代换）。
