　　改变R6的阻值，可以在±l小时内调节R7的起控时间。

　　同样，利用NE555的复位优先功能，在IC2的复位输入端④脚到电源的两个分压电阻R5、R6之间对地接入了一只三极管V，V和其偏置电阻R8组成了本控制器中的雨控电路。R8用导线引至室外暴露处，使下雨时可以淋到它。：R8阻值较大，V平时不导通，对定时电路无影响，下雨时，R8上的雨水使其总电阻降为10kΩ左右，V正偏导通，R6上电压被V短路，使IC2④脚电压为零，IC2被复位，③脚变为低电位，K释放，其触点开关KJl、KJ2断开，切断220V市电输出。

　　在自动工作状态下，当季节转换开关K3置“冬”位时，C5被充电的时间约为6小时，放电时间约为8小时，即在冬季，比如下午4点负载得电工作，6小时后自动关闭，8小时后又自动开始工作。天亮后，由于光控电路的作用将自动停止工作。当K3置于“夏”位时，C5的充电时间为4小时，放电时间为6.5小时。

www.88dzw.com

　　安装

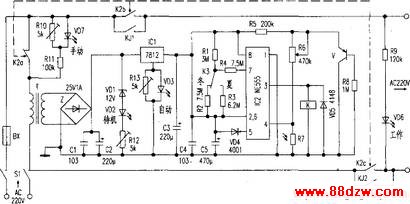

    组装时，把附图中除R7、R8、S1、K2、K3、VD2、VD3、VD6、VD7之外的全部元件，焊接在按附图原理制作的印刷线路板上，以备装入适当体积的机壳中。把功能开关K2、季节转换开关K3和发光二极管VD2、VD3、VD6、VD7有序设置在前面板预留孔处，并按附图上的作用标注相应字符，把各引脚用导线引至印刷板各相应端子焊接。用导线把光敏电阻R7从印刷板上引至机壳前面预留孔处，感光面朝外并与面板的平面平行。把V的偏置电阻R8用导线从印刷板相应端子上，通过安装引至室外使其暴露。把电源开关S1用导线引至机箱后部人手便于开关的位置固定。

  　元件选择
    变压器T的次级电压不可过高，V用小功率三极管，电阻全部选用1/4W金属膜电阻，电容耐压不小于25V。除已标注的元器件外其他元件无特殊要求。

　　该控制器的负荷由电源开关S1、保险丝BX、功能开关K2控制，其功率由继电器K的触点电流决定。当用于控制路灯时，雨控电流不用。
