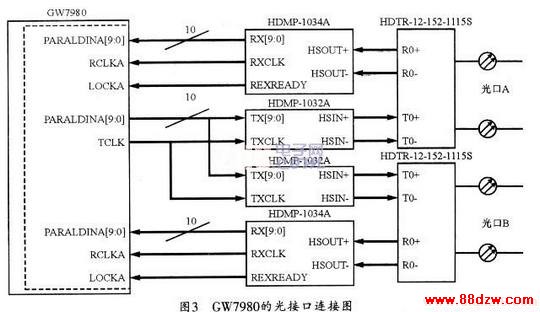

    分接、解码电路是由光接收组件将光信号变成电信号，再经放大和串并高速接口电路，将260 MB的高速透明通道码流变为10路16．896 MB并行数据，然后经过定时电路进行时钟提取及整形放大，最后将信号输入给复／分接电路和编码电路进行反变换。GW7980的光接口连接图如图3所示。

    GW7980支持光传输通道误码率的统计，可提供10-3误码、lO-6误码两档告警信息。它不但能够实时给出误码率的统计结果，而且可执行清零操作(即复位误码统计结果，重新开始统计)；本端的光口告警包括：收无光、帧失步、10-3误码、10-6误码告警等，GW7980可将这些告警状态传到远端，以便远端可以通过寄存器读取这些告警状态。通过内部寄存器的设置可以使接收信号选择采用主用信道还是备用信道，并可实现保护倒换的切换。
2．3 V．35接口电路

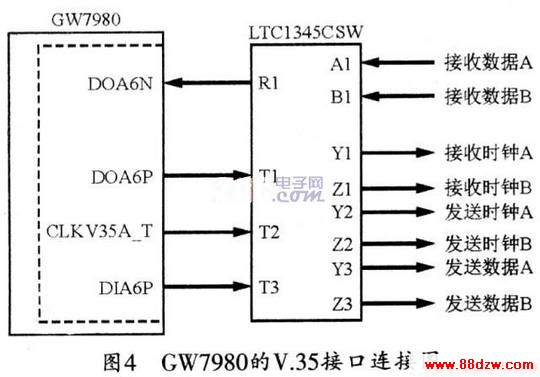

    GW7980的V．35接口主要针对DTE和DCE的工作模式，她分别提供有收发数据和收发时钟的管腿。其外部只需连接符合ITU-T V．35接口标准的接口芯片，就可以提供标准的V．35同步数据接口，GW7980的V．35接口连接图如图4所示。
