  最大功率:30W(40H时测试);初级电感:21H(50HzDC120mA);初级最大允许电流:140mA;功率损耗:0121dB(16Ω输出时);初级直流电阻:130Ω(20℃);频响:30Hz~70kHz-2dB;16Ω端NFB绕组匝数比:1:1.5。

  为了扩展高端频响,在各旁路均采用两只电容并联,C10、C12为高频校正电容器,C13、R14为高频阻抗校正电路。图3为该机负反馈导致的频响改善情况,采用上述优质商品输出变压器,当无负反馈时-3dB的频响为31Hz~63kHz。由于输出变压器初级电感仅21H,由公式XL=2πfL可推算出,当频率为18.9Hz时初级感抗XL为2500Q,已使负载阻抗被严重分流,导致输出功率下跌,致使20E1z低端频响衰减达到-5dB,31Hz为-3dB。加入一17.6dB的负反馈,使输出电压的不平度得到充分改善,由上一条曲线可见,0~1kHz几乎呈0dB的一条水平线,实际60Hz以下只有0.1dB的衰减。由此可见,A类单端放大器采用多极输出管,单纯靠高质量输出变压器增大初级电感改善频响是极其困难的。

  EL156使用中必须防止栅负压、第二栅极电压的不稳定导致的阳极电流大幅度变动,因此而采用阻值较小的R8,防止栅负压漂移。第二栅极采用单独整流滤波器提高稳定度。为了防止寄生振荡,在栅极、第二栅极、阳极加入R7、R10、R11、L1、C10等元件。

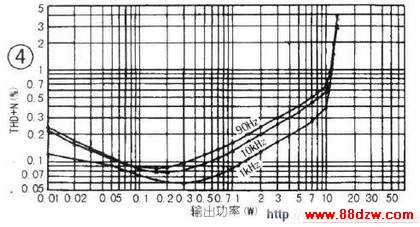

  加入-17.6dB的负反馈后,放大器的输出失真加噪声(THD+D)特性如图4所示。放大器残留交流噪声在8Ω端只有0.65mV,阻尼系数DB=6.6。


   该机高压供电分成阳极供电和第二栅极供电两组,目的是改善第二栅极电压的稳定度。阳极供电整流器允许有250mA(两声道)的负载电流,整流管V3、V4 选用电视机阻尼二极管6DW4B(可用国产6219 代替),利用TV 阻尼管的目的还在于此类二极管阴极加热功率大,达到额定电子放射的时间相对较长,和EL156 相近,以延时向阳极供电,避免提前施加阳极高压。如果V3、V4用直热式整流管则必须加入延时电路。前置放大器对纹波极敏感,因此采用两组串联π式滤波器。

  第二栅极供电选用小功率旁热式整流管6CA4/EZ81(可用国产624、6Z5P 代替)。为了进一步改善第二栅极供电的稳定性,在电源输出端并联接入62kΩ/5W 的泄放电阻R17。旁热式电子管功率越大,其阴极体积、热容量也大,尽管加热灯丝功率随之增大,但热容量大的阴极温度达到热电子放射温度的时间也越长。因此,该机中两组整流电压建立的时间也必然+B2 较+B1 提前,致使EL156 先有第二栅极供电。五极功率管当阳极电压低于第二栅极时,会使第二栅极截获过多的电子,从而使损耗功率超标,损坏电子管。为避免此现象,电源中加入R16、D1,开机后提前建立的+B29 通过D1 向阳极供电,避免第二栅极先于板极建立电压使电流过大。
