用法拉电容供电的照明灯的制作

文章摘要：D3为防逆流二极管，避免超级电容端电压比U1输出电压高时损坏U1：为减少损耗，选用VF小的肖特基快恢复二极管两支并联，安装在热阻为20℃／W的散热器上。二、调整 首先在未安装超级电容之前用直流稳压电源代替超级电容给LED供电，将CC电流调整为100mA左右，调整并联监测电路的VR12和VR15使动作电压为2.0V。然后接入超级电容，调整VR1和VR2使充电电压为4V、充电电流不足1A，对超级电容进行初始化充电，使每个超级电容的端电压趋于一致，以利以后的使用。将输出端子A与遥测端子连接，在电容器无负荷时用VR2调整充电器输出电压为4.00V；然后调整VR1改变充电电流，如1A、5A或10A

用法拉电容供电的照明灯的制作,标签：电子小制作,http://www.88dzw.com

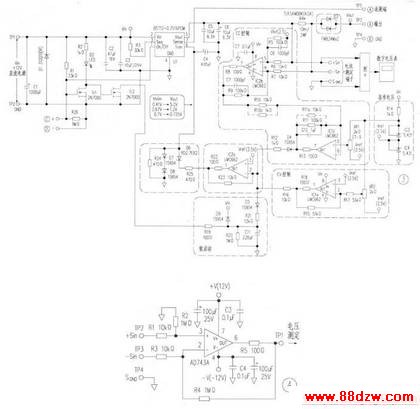

　　D3为防逆流二极管，避免超级电容端电压比U1输出电压高时损坏U1：为减少损耗，选用VF小的肖特基快恢复二极管两支并联，安装在热阻为20℃／W的散热器上。

　　二、调整
    首先在未安装超级电容之前用直流稳压电源代替超级电容给LED供电，将CC电流调整为100mA左右，调整并联监测电路的VR12和VR15使动作电压为2.0V。然后接入超级电容，调整VR1和VR2使充电电压为4V、充电电流不足1A，对超级电容进行初始化充电，使每个超级电容的端电压趋于一致，以利以后的使用。

　　将输出端子A与遥测端子连接，在电容器无负荷时用VR2调整充电器输出电压为4.00V；然后调整VR1改变充电电流，如1A、5A或10A等。
