　　最后按以上步骤依次调校各档，调整各分压电阻值，使测量水份精度满足要求。
　　为实现高准确度测量，各电阻元件应选用稳定性良好的金属膜电阻或线绕电阻。图1中电路选用了精密运放OP07，如果要求不很高，可选一片LM358双运放。

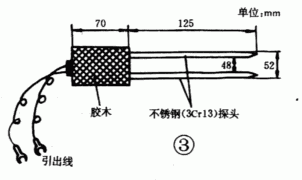

　　为使电路正常工作，应采用±5V双电源供电。LED显示亮度由R5决定，一般选R5值为1～2.7kΩ。传感器探头用胶木和不锈钢制作，外形尺寸如图3所示。因传感探头的插入深度对测试结果有一定影响(最大影响超过0.5％)，故每次测试过程探头插入泥砖深度应保证一致。
　　由于泥砖温度、质地及其杂质对测量结果有一定影响(如经笔者测试，温度每变化10℃，绝对示值误差便增大0.15％左右)，故在实际使用本砖坯水份测试仪时还应进行小范围示值修正。为剔除泥砖各部位成份差异对测试结果的影响，应采用多次测量取其平均值的办法。
