TL431特性及应用
[09-14 01:10:49] 来源:http://www.88dzw.com 电子制作 阅读:8155次
文章摘要:阻值取值:R0取1.5K,R1、R2分别取10K,按结果,应得到5V的输出电压。Vin使用12V,实测电压为5V。Vin使用24V,实测电压5V(我的3 1/2位电表的显示值),因此,此种器件的精度很高。接入负载,在C、A端并接负载电阻,Vin用12V。当负载电阻大于2K时,输出电压几乎看不出任何变化。当电阻小于2K时,输出电压开始减小,此时应当是前面所说的阴极电流的条件不符合了。用TL431制成的高精度稳压直流电源电路的纹波极小,精度极高,可以作高档电器供电电源。上一页 [1] [2]
TL431特性及应用,标签:电子小制作,http://www.88dzw.com
阻值取值:R0取1.5K,R1、R2分别取10K,按结果,应得到5V的输出电压。Vin使用12V,实测电压为5V。Vin使用24V,实测电压5V(我的3 1/2位电表的显示值),因此,此种器件的精度很高。接入负载,在C、A端并接负载电阻,Vin用12V。当负载电阻大于2K时,输出电压几乎看不出任何变化。当电阻小于2K时,输出电压开始减小,此时应当是前面所说的阴极电流的条件不符合了。

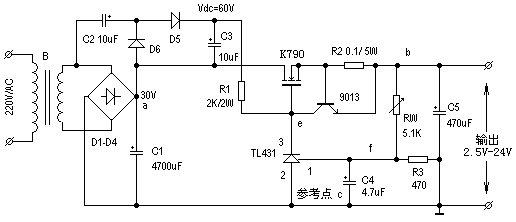

用TL431制成的高精度稳压直流电源
电路的纹波极小,精度极高,可以作高档电器供电电源。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
