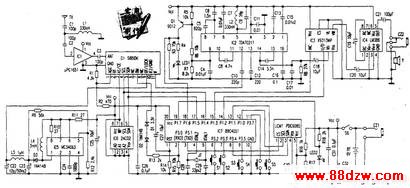

  单片机IC7的P3.0为电池电压检测端.D1、D2、R13、R15等组成电池电压检测电路,当电池鱼压正常时,D1导通,迫使P3.0为高电位,液晶显示屏不作电池提示.当电池电压过低(约3.9V)时,D1截止,P3.0在下拉电阻R15的作用下变为低电平,此时,液晶显示屏出现闪烁的电池符号.提示应该及时给电池充电.

  IC5及其外围电路组成DC-DC升压电路,为高频头提供稳定的33V调谐电压.LCM1是串行数据显示专用液晶显示屏.R16、R17为分压电路,为LCM1提供3V工作电压.LED2为锁相指示灯,当频率锁定时,该灯常亮.

  通过S1~S5按键开关,实现对接收机的各项控制.图中各键功能及名称如下:S1为"音量-",S5为"音量+".它们分别实现对输出音量的增加和减小控制.S2为"选择",S3为"节目+/确认",S4为"节目-".通过软件定义,它们和电源开关相互配合实现接收机初始化、自动调谐、手动调谐、从当前显示频率搜索和存储频道、删除频道.以及手动调谐步进值(分50kHz、1MHz、10MHz、100MHz四档)选择等功能.具体见附表.

  三、制作调试因电路采用单片机控制和模块化设计,本机只要焊接无误,一般无需调试,即可投入使用.出现故障时,可按模块逐个排除.LCM1的显示屏比较脆弱,安装时要注意加固,与机壳间可适当加一片镂空的绒布作缓冲,防止松动碰撞.



按键操作 显示内容示例 主要功能 开通接收机电源 RLq1205 指示本机型号为RLQ1205 (开机2秒之后) 87.000 01 立方米/h  调入已存储的第1个频道 按下S2不放,开通电源开关(D1开始闪烁后即可松开S2) 1、液晶屏闪烁→显示最低端频率49MHz→以50KHz步进增加→870MHz停止;                             2、LED2不断闪烁;                3、遇到信号时LED1会点亮. 系统初始化,删除现存所有电台,并重新自动搜索电台,遇到正在发射信号的电台时,自动将其频率信息依次存储到相应频道(1~99) S3(S4)每按一下 107.350 06 立方米/h 分别向上、向下选择.调用已经存储的频道,显示屏显示接收的电台频率和存储频遭 S5(S1)每按一下 UoL-01 音量增加(减小)一个单位(总共为32段) 连续按一下S2进入此状态,再按S3确认. SAVE 实现当前频率的存储 连续按二下S2进入此状态,再按S3、S4.分别向上、向下调节频率,实现频率的加减. F-1 设定当前步进值为1MHz 连续按三下S2进入此状态,再按S3、S4.分别向上、向下调节频率,实现频率的加减. F-10 设定当前步进值为10MHz 连续按四下S2进入此状态,再按S3、S4.分别向上、向下调节频率,实现频率的加减. F-100 设定当前步进值为100MHz 连续按五下S2进入此状态,再按S3、S4.分别向上、向下调节频率,实现频率的加减. DEL 删除当前已存储的电台频率和频道信息 连续按六下S2进入此状态,再按S3、S4.分别向上、向下调节频率,实现频率的加减. SCAN 从当前显示的频率值开始扫描搜索电台(以50KHz步进值),并将其频率信息存储到空闲频道(01~99) 连续按七下S2进入此状态,再按S3、S4.分别向上、向下调节频率,实现频率的加减. F-xxx.xxx 设定当前步进值为50kHz   (出现闪烁的电池符号) 提示电池电压过低
