简易正弦信号发生器设计
　　由DDS的基本原理可以知道，由于ML2035频率分辨能力有限，输出的正弦信号将有可能出现误差。对于不同的参考时钟，将产生不同程度的频率误差，表1例举了ML2035在常见的晶振下的频率控制字和频率误差情况。

表1使用常见标准晶振时ML2035所需频率控制字和频率误差情况
　　本文拟采用ML2035设计一简易的频率为1000Hz的高精度无频率误差的正弦信号发生器，由于低于3.5MHz的晶振通常价格较高且体积较大，故这里选用6.5536的晶振。由式（1）可以得知需要的频率控制字为1280，因此需要的16bits控制位为1111D101000000000，这样输出正弦信号的频率误差将在理论上达到0.00%。图2便是实现该简易正弦信号发生器的电路原理图，这里74HC4060计数器的功能是振荡器和计时器，而74HC4002是高速CMOS四与非门器件。为了实现ML2035的输出正弦信号频率为1000Hz，必须使在前8个脉冲移入8比特0，然后在接下来的后8个脉冲移入11111010。

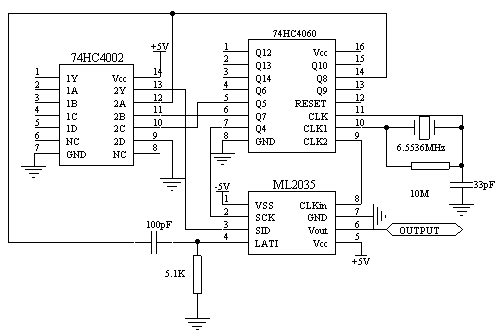

图2基于ML2035的1000Hz正弦信号发生器电路原理图
结束语
　　由于传统的正弦信号发生器往往在低频输出时的频率的稳定度和精度等指标都不高，如果选用通诸如Analog公司的DDS系列芯片研制低频正弦信号发生器，往往将导致电路复杂、体积庞大等问题。为此，本文讨论了基于ML2035设计一输出频率为1000Hz的简易正弦信号发生器，并拟应用在某雷达设备中。由于它具有外围元器件少，电路实现简单，可以不需要外部微处理器的特点。因此，ML2035可以广泛地应用于产生价格低、精度高的正弦信号。
