1.3 AD9880集成接口

　　AD9887 是世界上第一种用于高级电视的集成双接口(见图3 )。其中模拟接口是基于AD9883A模拟接口设计的，以高达150MHz工作带宽用于1080p和SXGA显示分辨率。其中数字接口使用HDMI也能提供高达1080p和SXGA(150 Mbps)的图像分辨率。这两种接口共用相同的输出信号，因此与双芯片的模拟接口和数字接口设计相比节省了48 个引脚。这种芯片还提供该接口连接到显示器的自动检测，以及允许用户在一条串行数据线上连接该接口的选择。

　　这种芯片提供两种等级：一种是AD9800-100用于720p/1080i 和XGA显示器的；另一种是AD9800-150用于1080p 和SXGA显示器。这样的两种等级选择使得电视机设计工程师可以为其显示器选择最经济有效的解决方案。AD9880现在可以提供样品、完整的技术资料和评估板支持显示设计工程师。

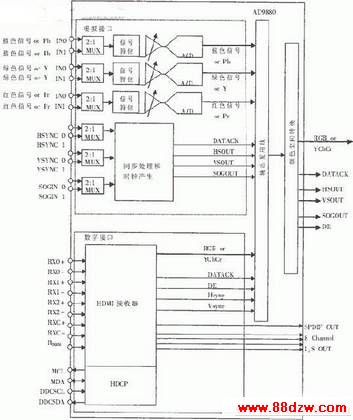

图3 世界上第一种用于高级电视的集成双接口(模拟和HDMI接口)AD9887， 在模拟输入和HDMI输入下可支持高达1080p或SXGA格式的分辨率。

1.4 减少内部连线

　　一台高级电视的图像质量很大程度上取决于显示接口电路板的设计和布线。提高显示电路集成程度的好处之一就是减少了器件之间的连线，从而提高图像质量。对显示器制造商来说，如何把带有“噪声”的数字电路靠近对噪声敏感的锁相环(PLL)和ADC放置仍然能制造出满意的图像质量的接口电路板已经遇到了极大的挑战。一些显示器制造公司耗费了相当多的资金、时间、PCB和精力试图生产出一种非手工制作的模拟接口，但是没有一家公司获得成功。提高接口电路的集成程度可以简化PCB设计，而且产生的图像质量要优于过去的分立元器件PCB设计。
