    频率规划和负载均衡系统规划之初要在已有频率的基础上，充分考虑天线配置的灵活性和热点分布特点，在满足覆盖和容量的前提下高效的使用频率。系统开通后，仍需对各基站各扇区的流量进行长期跟踪观测，实时调整修正与实际容量不相适应的扇区。如一扇区按照10 Mb／s的容量进行设计，经观测发现，该扇区的需求量明显小于10 Mb／s，则从该扇区将多余的载波到移到其他流量需求大的扇区使用，以提高整系统的频率利用率，保持负载均衡。
    视频图像压缩技术 视频图像信息量庞大，而无线信道带宽相对有限，正确选择压缩标准能够保证视频信息流畅地传输。建议选用H．264技术，比H．263节约50％左右的传出码流，可以大大减小传输的数据，很好地解决图像信息和带宽之间的突出矛盾。

4 结 语
    本文提出了基于WiMAX无线宽带接入技术的视频监控系统，具有监控范围广、安装方便、灵活性强等优点，适合于武警部队进行大规模临时场所，需要快速构建监控系统或边缘地区不易进行有线接入的地方应用，对提高武警部队战斗力有着实际的意义。随着WiMAX技术的日趋成熟，它的应用将在实时监控系统中发挥重要的作用。

www.88dzw.com
    用户基站：属于基站的一种，提供基站与用户终端设备间的中继连接，通常采用固定天线，并被安装在屋顶上。基站与用户基站间采用动态适应性信号调制模式。
    接力站：通常用于提高基站的覆盖能力，即充当一个基站和若干个用户基站(或用户终端设备)间信息的中继站。
    用户终端设备：完成具体的应用功能，例如视频监控。
    网管系统：用于监视和控制网内所有的基站和用户基站，提供查询、状态监控、软件下载、系统参数配置等功能。

1．2 WiMAX技术用于的武警部队无线视频监控系统的优势
    武警部队所使用的视频监控系统，一般数百米内设一个监控点，具有覆盖范围广，覆盖点多、质量要求高等特点。而目前无线监控系统多使用基于Wi-Fi的IP无线监控技术，其采用IEEE 802．11作为无线传输标准，传输距离仅几百米，其数据传输率较低，QoS机制不够完整，这都限制其在武警部队中的应用。
    WiMAX的覆盖能力完全满足视频监控点的分布特点，在一个WiMAX基站覆盖范围内可存在多个连续设置的监控点。同时，WiMAX具有非视距传输的特性，可以满足复杂环境中的传输要求。WiMAX还可以作为有线网络接入(Cable、DSL)的无线扩展，方便地实现边远地区的网络连接。
    WiMAX采用面向连接方式，定义了完整的QoS机制。其MAC层支持4种业务：非请求的宽带分配业务、实时轮询业务、非实时轮询业务、尽力传输业务，向用户提供具有QoS性能的数据、视频和语音服务，能够满足视频监控所需的QoS要求。
    采用802．16d标准工作在频分双工模式(即FDD模式)上的WiMAX，占用一对3．5 MHz频点，一个扇区可提供的上、下行总带宽超过15 Mb／s；每个WiMAX客户端(即WiMAX CPE——Client Produce Equipment，用户端设备产品)可提供最大10 Mb／s的吞吐量，能够满足各种带宽需求的监控要求；按照每个监控点1 Mb／s带宽需求，单个WiMAX基站可支持10个左右的监控点视频传输需求。

2 基于WiMAX技术的武警部队无线监控系统

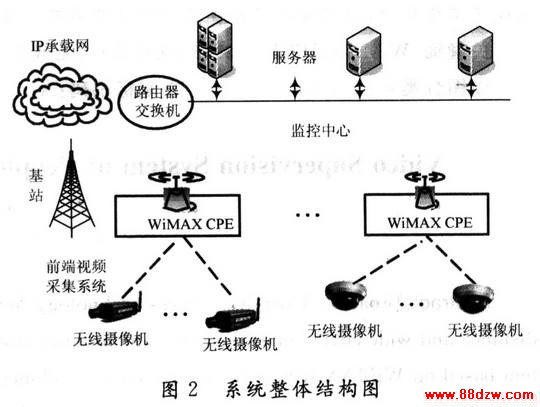

    本系统由前端视频采集、网络传输以及视频信息管理三个子系统组成。前端视频采集子系统主要用于信息监控。网络传输子系统以无线和有线方式完成监控中心和前端视频采集的数据交换。视频信息管理子系统主要完成视频信息的存储、转换、加密等。系统的整体结构如图2所示。

2．1 前端视频采集子系统
    前端视频采集子系统位于监控点，主要进行监控数据的采集，包括无线摄像机、云台、解码器等设备。前端系统的传输接入必须采用数字接入方式，在前端就将图像转化成数字信号再传递到监控中心，以减少传输带宽。
