大学英语自主学习监控系统的电路设计与实现
[09-14 01:03:04] 来源:http://www.88dzw.com 电子制作 阅读:8623次
文章摘要:2.3 终端控制器电路与实现 终端控制器主要实现两方面功能,一是根据主控制器的指令对一体化摄像头和云台进行控制,一是采集当前教室的语音信号并进行处理和上传。2.3.1 摄像头和云台控制电路与实现 如图4所示,通过MAX485接收RS485控制总线的控制指令并根据指令控制继电器组动作以实现云台电机的上、下,左、右旋转和光圈电机的变焦、拉远/近、明/暗调节。用芯片MC145027完成单片机指令的解码,单片机对终端控制器的选择发送的是地址指令,对终端控制器的控制发送的是数据指令。只有当单片机发送的地址指令与MC145027设置的地址相同时,MC145027才接收单片机的数据指令,即控制指
大学英语自主学习监控系统的电路设计与实现,标签:电子小制作,http://www.88dzw.com2.3 终端控制器电路与实现
终端控制器主要实现两方面功能,一是根据主控制器的指令对一体化摄像头和云台进行控制,一是采集当前教室的语音信号并进行处理和上传。
2.3.1 摄像头和云台控制电路与实现

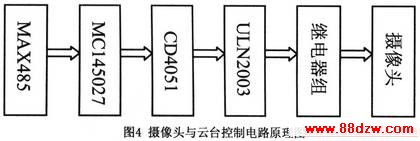

如图4所示,通过MAX485接收RS485控制总线的控制指令并根据指令控制继电器组动作以实现云台电机的上、下,左、右旋转和光圈电机的变焦、拉远/近、明/暗调节。用芯片MC145027完成单片机指令的解码,单片机对终端控制器的选择发送的是地址指令,对终端控制器的控制发送的是数据指令。只有当单片机发送的地址指令与MC145027设置的地址相同时,MC145027才接收单片机的数据指令,即控制指令。从而实现对每个终端的可寻址单独控制。
2.3.2 语音信号采集与处理

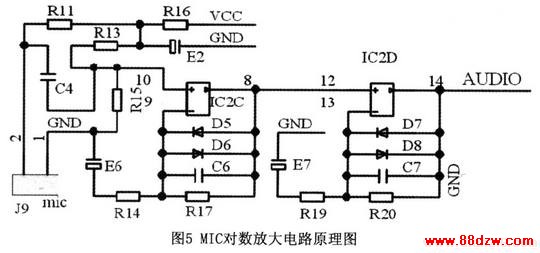

因为要采集教室各个位置(一般在20~50m2范围内)的语音信号,使用普通的话筒放大电路显然达不到要求。本系统采用对数放大电路进行语音放大,比较清晰地采集到了50m2范围内各个位置的语音信号。设计的对数放大电路如图5所示。IC2为运算放大器,系统选用LM358实现二级运算放大。
3 总结
利用传感技术和电子技术实现了大学英语自主学习的有效实时监控,本系统设计思路简单、成本低廉、方便实用。对提高学生自主学习的自觉性,监控自主学习设备和软件平台运行情况,防止人为破坏造成的不必要损失,提高设备运行的稳定性和可靠性等起到了非常重要的作用。
