3.1 加速度计传感器单元

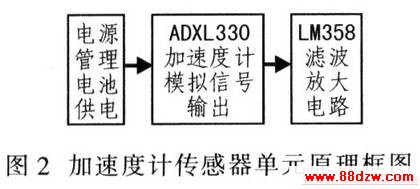

    加速度计传感器单元原理框图如图2所示,选用三轴的加速度计ADXL330,该器件可同时测量3个不同方向的重力加速度。该系统只采用2个输出信号,即X轴和Y轴方向。

3.2 控制器单元

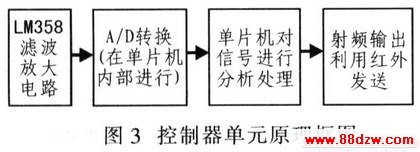

    图3为控制器单元原理框图,控制器的P30/AN00和P31/AN01引脚接收放大后的传感器采集信号。P60~P67和P00~P07引脚与发射器相连,发送发射码。MOD引脚外接跳线,在工作模式或下载烧写模式可选择相应电压。RST复位引脚外接按键用于系统复位。

3.3 红外发射单元
    红外发射单元选用MC50462AP,其采用5 V(AVDD)供电,通过红外二极管口发射遥控编码。

4 软件设计
    单片机上电复位后,首先判断输入端口是否有模拟信号输入,如果没有则重复检测、判断,如果有,则对端口信号进行循环采集。采集后在单片机中对采集的信号进行A/D转换,对转换后的数字信号进行大小标定。由于种种原因,输入的加速度信号不可能是单一方向的,因此,进行简化处理,假定输入信号始终是单一方向,若同时检测到多个方向有输入,则将比较各个输入,然后选择一个最大值作为其唯一输入。最后通过对输入进行分析,设计各个输入的处理子程序,设定其功能。
