CDib m_dib;//CDib类对象，用于位图文件的读写
然后，在CPictureTestDoc.cpp文件中添加功能函数：PictureRead（），在其中加入代码：
CString strPathName;
strPathName = _T（"TestPicture.bmp"）;
if （m_dib.Read（strPathName） == TRUE）
｛
                SetModifiedFlag（FALSE）;     // start off with unmodified
                return ;
｝
并在CPictureTestView.cpp文件中的OnDraw（CDC＊ pDC）函数中，加入如下代码：
CPictureTestDoc＊ pDoc = GetDocument（）;
CDib ＊pDib=pDoc->GetPDib（）;//返回m_dib的指针
CSize sizeFileDib = pDib->GetDimensions（）;//获取DIB的尺寸
pDib->Draw（pDC, CPoint（0, 0）, sizeFileDib）; //显示DIB
在OnInitialUpdate（）函数中设置滚动窗口：
CDib ＊pDib=pDoc->GetPDib（）;//获取DIB的指针
if（pDib!=NULL）
    SetScrollSizes（MM_TEXT, pDib->GetDimensions（））;//根据DIB尺寸设置视窗大小
最后，添加图像采集命令菜单，其响应函数为：
void CPictureTestView::OnTestStart（）
｛
        　　CPictureTestDoc ＊ pDoc = GetDocument（）;
        　　pDoc->;pictureGrab （）;//抓图
        　　pDoc->;pictureRead（）;//把图像读入内存
        　　OnInitialUpdate（）;//设置滚动窗口
｝
编译通过后，单击图像采集命令，即可实时获取图像。

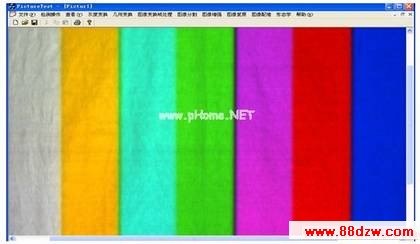

图1 图像采集实例
Fig.1 The example of image acquisition
2.4  相机设置
      在图像采集时，我们往往需要对相机的参数如图像格式、分辨率、帧频等进行设定，同时，为了获取高品质图像，我们还需要做白平衡调节。当然，这些参数的设定我们可以在相机初始化时由代码实现，但是，在实际应用中，为了达到最佳效果，我们需要多次调试才能达成，如果采用修改代码的方法，调试过程会很麻烦。数码相机一般都有设置菜单，我们要做的就是，通过代码来调用相机的设置菜单，设置好参数后，参数会自动保存并加载。这样，调试的时候会方便很多。创建相机设置菜单命令，其响应函数如下：
void CPictureTestDoc::OnTestCameraset（）
｛
        pgrcamguiToggleSettingsWindowState（
       m_guicontext, AfxGetApp（）->m_pMainWnd->GetSafeHwnd（） ）;//相机设置对话框
｝

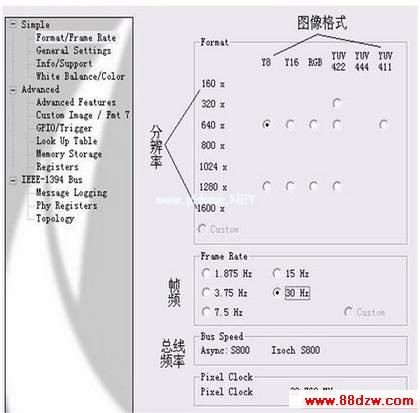

图2 相机参数设置界面
Fig.2 Fig. 4.2 Interface for setting the parameter of the camera
3 结  论
      本文实现的图像采集系统可通过1394接口对数码机进行格式/模式/帧率的设置，光学参数的设定，采集画面的实时显示，而且能够对摄像机进行自动控制，系统稳定可靠，利用它可以完成一些复杂项目中的实时连续的图像采集过程，如高速公路车辆和车牌的自动识别管理系统、工业生产中的产品外包装检测系统等，具有很大的实用性．
