基于SSI208接口模块的光电 编码器数据采集设计
[09-14 01:02:35] 来源:http://www.88dzw.com 电子制作 阅读:8274次
文章摘要:2.2 SSI208S管脚配置 SSI208S接口转换模块采用DIP24封装,其管脚排列如图6所示。各引脚的功能如下: VCC,GND:电源,电源地; CLKMDl,CLKMD0:同SSI208P; 232TX:RS一232数据发送; 232RX:RS一232数据接收; MODE:工作模式设定端口; A1、A0:地址设定端; GRAY:数据格式转换选择,1是将格雷码转换为BCD码输出,0是BCD码输出; CLK+,CLK一:SSI编码器时钟信号; DATA+,DATA一:SSI编码器数据信号; CAP:接去耦电容; NC
基于SSI208接口模块的光电 编码器数据采集设计,标签:电子小制作,http://www.88dzw.com2.2 SSI208S管脚配置

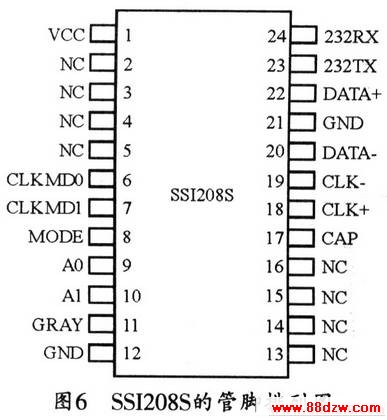

SSI208S接口转换模块采用DIP24封装,其管脚排列如图6所示。各引脚的功能如下:
VCC,GND:电源,电源地;
CLKMDl,CLKMD0:同SSI208P;
232TX:RS一232数据发送;
232RX:RS一232数据接收;
MODE:工作模式设定端口;
A1、A0:地址设定端;
GRAY:数据格式转换选择,1是将格雷码转换为BCD码输出,0是BCD码输出;
CLK+,CLK一:SSI编码器时钟信号;
DATA+,DATA一:SSI编码器数据信号;
CAP:接去耦电容;
NC:空脚。
2.3 SSI208S的应用

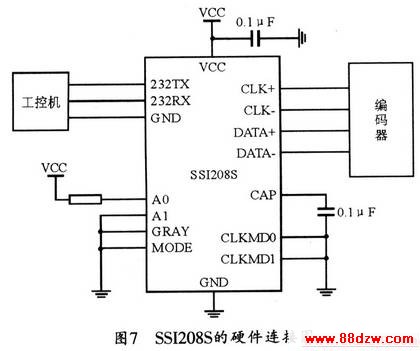

采用SSI208S模块同样可以大大简化单片机、DSP、PCI04等控制器扩展SSI编码器接口的软硬件设计。下面给出工控机与SSI208S模块的应用实例,其硬件连接原理如图7所示,其中编码器精度为16位,采用BCD码输出,通用异步串行通信速率为115200bps,编码器SSI的通信速率设置为250 kHz,并采用问询工作模式,编码器地址设置为0x01。

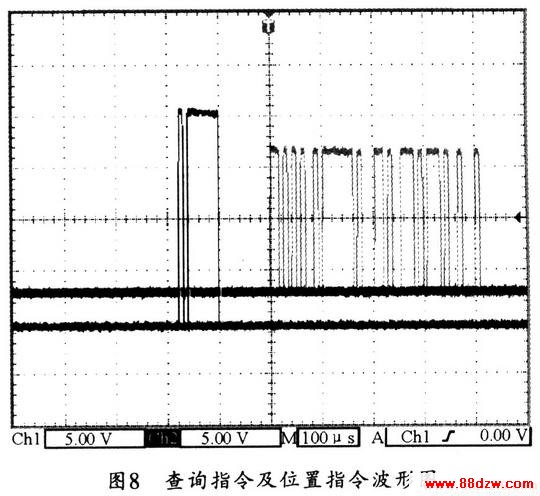

工控机向SSI模块发送地址信息0x01后,SSI模块将返回0xAA 0x01 0x23 0x34 0x57。其中0xAA为数据包起始标志,0xol为编码器位置信息,0x23和0x34为编码器位置信息,0x57为校验信息。图8为示波器捕捉的查询指令和SSI模块返回的位置指令波形图。由图可知,工控机发出查询指令后0.1ms,SSI模块将向主机发送编码器位置信息,其中包含编码器的同步串行通信时间。设置更高的通信速率可缩短该滞后时间。查询方式工作模式下,编码器的数据更新周期约为0.6ms,可见,其数据更新率大于1600 Hz,可以满足高速伺服控制系统的需求。
3 结束语
本文提供了两种SSI编码器高速数据采集的实现方案,并提供了详细的硬件原理图和软件代码。目前,这两种模块均已产品化,成功运用于某车载系统的火控分系统中,并在运行中十分稳定可靠。
1.3 SSI208P控制时序
SSI208P的控制时序如图3所示。一般可在START上升沿启动一次SSI编码器数据收发过程。START电平升高后的125ns内,SSI208P模块开始向编码器发送一帧同步时钟脉冲信号,脉冲的个数由编码器的精度决定,同时转换结束管脚END变高。发送脉冲期间,管脚END保持高电平,转换结束,END管脚电平变低后,即可从DO~D7并行读取编码器数据,每次读取八位,并由Al、AO控制输出数据的高低位,00表示读取最低八位、11表示读取最高八位。如对16位编码器,只需读取两次(A1、AO分别为00、01),最多可以读取32位数据。编码器并行数据读取结束后,应将START管脚置低,以准备启动下一次转换。
