②GAVDP模块
GAVDP模块从多个使用者角度出发，管理本地流SEP和SEP能力的注册，处理从远程设备发来的发现查询请求和得到能力请求，同时基于用户注册的SEP信息，自动发送响应。
由于GAVDP模块的功能是上层A2DP模块的细化，因此可以将GAVDP的消息接口和A2DP模块的接口类型作一致性设计，两者消息接口类型基本相同。
③AVDTP模块
AVDTP模块负责建立一个到远程蓝牙设备的AVDTP信令通道，并借助于AVDTP协议发送所有的信令命令，同时为媒体流建立传输通道，必要的话为校验和报告也建立通道，另外还支持信令和媒体消息的分段。AVDTP模块数据通信最基本的流程为SEP发现→获取SNK能力→数据流配置→数据流建立→数据流开始→数据流挂起→数据流重新配置→数据流释放。相应的SEP在AVDTP模块中的状态机如图5所示。

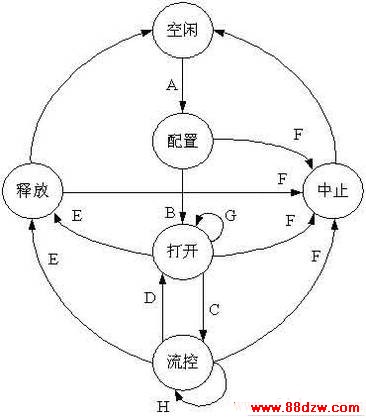

图5 SEP在AVDTP模块中的状态机

整个通信过程各个状态之间的跃迁靠下列消息来触发：
A：AVDT_SET_CONFIGURATION _REQ
B：AVDT_OPEN_REQ
C：AVDT_START_REQ
D：AVDT_SUSPEND_REQ
E：AVDT_CLOSE_REQ
F：AVDT_ABORT_REQ
G：AVDT_RECONFIGURE_REQ
H：AVDT_MEDIA_REQ
在空闲状态下，发送A消息之前，空闲状态下要发出一系列动作，包括连接请求、发现请求和获取SNK能力请求等。从空闲态到配置态的跃迁过程，本协议栈统称为流设置过程。

在打开状态下发送C消息之后，就进入了流控状态，此时通过H消息就可以发送从SRC到SNK的媒体流数据包。

在通信过程中的任何状态下，都可以通过发送F消息，进入中止态，进而回到没有连接任何远程SEP的空闲状态。

测试及结论
该轻型协议栈的实现与测试，可以基于CSR先进的BlueCore4蓝牙芯片来完成。该芯片支持蓝牙2.0+EDR规范，并提供2.1Mb/s的数据传输速率，比标准蓝牙快3倍，可实现更快速的连接，同步支持多个蓝牙链路，以及音频流等更宽带宽的新兴应用。最上层的音频应用程序实现了一个简单的具有处理SBC格式编解码信息的播放器，该应用程序和部分高层协议栈通过交叉编译，下载到硬件平台主机端。而播放器程序是通过调用本协议栈提供的API，进行音频数据流分发。对于音频数据的接收端SNK，采用摩托罗拉HT820立体声耳机进行测试，在长时间播放音频数据的情况下，仍然会存在音频停顿的现象。使用一种截获空中蓝牙信号并进行协议分析的工具Airsniffer，抓取流媒体传输数据包，经分析，音频数据并未丢失，而是流控机制存在问题，需要进一步完善。
