基于单片机技术的室内报警器的设计

文章摘要：其中555定时器接成了一个低频多谐振荡器，其控制电压出入端5脚与单片机AT89C51的P3.7端相连，受P3.7脚输出的脉冲信号控制。由电容C4的充冲放电作用，当P3.7＝1时，555输出脉冲的振荡频率较低，当P3.7＝0时，555输出脉冲的振荡频率较高。该脉冲信号经隔置电容C2加到扬声器上，扬声器将发出高、低交替的2种叫声，同时P3.7脚输出的高低电平间隔1 s的脉冲信号经电阻R1加到发光二极管LED上，LED将闪烁发光，达到声光同时报警的效果。当报警器检测到房内的异常信息后，除了在电脑室现场产生声光报警信号外，还需要将现场信息通知到值班人员。为此，系统设计了单片机与Modem通讯模块，该模

基于单片机技术的室内报警器的设计,标签：电子小制作,http://www.88dzw.com

　　其中555定时器接成了一个低频多谐振荡器，其控制电压出入端5脚与单片机AT89C51的P3.7端相连，受P3.7脚输出的脉冲信号控制。由电容C4的充冲放电作用，当P3.7＝1时，555输出脉冲的振荡频率较低，当P3.7＝0时，555输出脉冲的振荡频率较高。该脉冲信号经隔置电容C2加到扬声器上，扬声器将发出高、低交替的2种叫声，同时P3.7脚输出的高低电平间隔1 s的脉冲信号经电阻R1加到发光二极管LED上，LED将闪烁发光，达到声光同时报警的效果。

　　当报警器检测到房内的异常信息后，除了在电脑室现场产生声光报警信号外，还需要将现场信息通知到值班人员。为此，系统设计了单片机与Modem通讯模块，该模块由单片机、GM16C550串行端口扩展芯片和RS 232电平转换电路组成。

2 程序设计部分

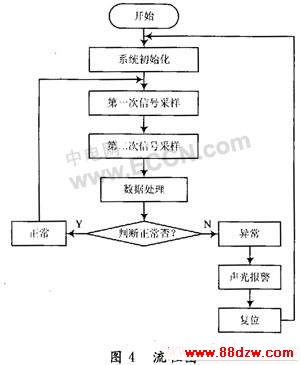

　　监控程序流程图如图4所示。系统复位后，首先要进行初始化，包括对各个控制用寄存器的初始化、设置中断服务程序的入口地址、设置堆栈等。



　　数据采集部分的程序设计包括：驱动ADC0809的输入端IN0和IN1进行A／D转换，分别由子程序ADC1(噪声控制)和ADC2(光电信号转换)完成；

　　单片机接收转换好的数据，存入指定存储单元，由INT1中断服务程序完成。每次驱动A／D转换后等待外部中断1，中断到来说明A／D转换已经完成，通过中断服务程序读取转换得到的数据。

3 结 语

　　该室内防盗的自动报警系统的特点为：能对室内声音和可疑物体入侵等突变进行报警；如果出现硬件故障(如传感器遗落、内部元器件损坏等)，能发出故障报警；如果只有一种参数出现异常(如噪声过大或是红外线传感器检测到异常信号)，能发出异常报警信号，令值班人员到现场处理；如果声音传感器和红外传感器同时送出异常信号，则说明有盗情，发出失窃警报，并及时将这些信息报到值班室。
