TD-SCDMA室内覆盖方案设计要点,标签:电子小制作,http://www.88dzw.com干放的下行增益=上行增益(推荐)。
某些情况下,上下行增益也可以不同,但是差别应控制在5dB以内;超过5dB系统性能会受影响,例如当上行增益小于下行增益多于5dB时,会出现上行覆盖不足的情况。
下面列出了几种情况下干放增益的调节:
(1)各通道所带干放数量相同时

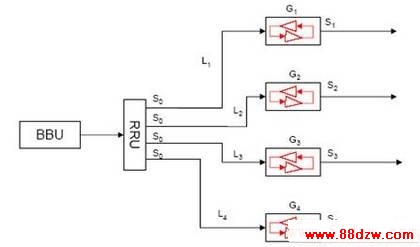

图3 各通道的干放数相同
S0=Ppccpch-10*lgN,N=用于室内覆盖的通道数量。
增益设置:
方法1:S1=S2=S3=S4=S0(推荐);
方法2:如果不希望S1~S4等于S0,那么,(a)计算出L1~L4,则G1=L1,G2=L2,G3=L3,G4=L4;(b)在S1=G1=S0的基础上调整,计算Δ=S1-S0,则G2new=G2old+Δ,G3new=G3old+Δ,G4new=G4old+Δ。
(2)部分通道没带干放时

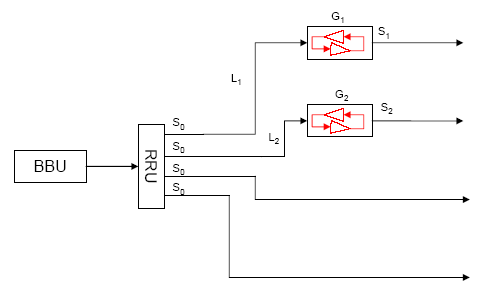

图4 部分通道没带干放
S0=Ppccpch-10*lgN,N=用于室内覆盖的通道数量。
增益设置:
方法1:S1=S2=S3=S4=S0(必须);
方法2:计算出L1和L2,那么G1=L1,G2=L2。
注:希望S1和S2不等于S0在任何场合都是不允许的。
(3)各通道所带干放数量不等时

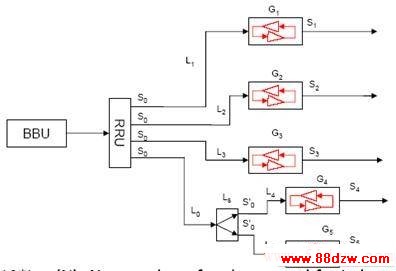

图5 各通道的干放数量不等
S0=Ppccpch-10*lgN,N=用于室内覆盖的通道数量。S’0=S0-L0-Ls,Ls是功分损耗,为3.3dB。
增益设置:
