　              　  图3 “中医神指”蓝牙终端样机

基于PowerWise技术的蓝牙终端功能单元

　　能源效率是关系到系统设计成败的关键因素，根据系统架构，在性能、功能、体积和功耗4个重要指标中权衡所有因素作出取舍，确保每一单元的功耗都能发挥出最高的性能。因此，高效能的元器件尤其重要。美国国家半导体PowerWise系列产品目前共有大约300多款集成电路，全部都属于高能效的芯片，帮助提高系统能源效率，实现低耗电、强散热、小体积和更长电池寿命等特性。“中医神指”蓝牙终端是基于PowerWise技术设计便携装置，利用美国国家半导体的PowerWise系列LM49370，LM4570，LM4675及LP3952等器件，具有高效节能的特色，其结构框图如图4所示

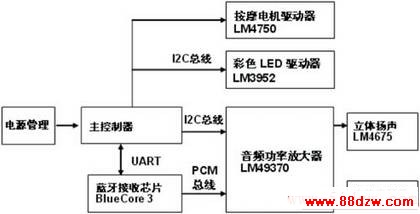

　　           图4 “中医神指”蓝牙终端结构框图

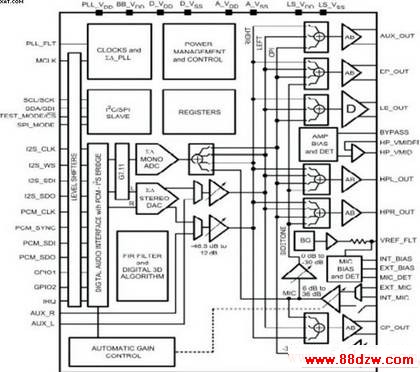

　　音频功率放大器采用PowerWise系列产品LM49370，属于Boomer 音频功率放大器系列的音频子系统，其特点是采用扩展频谱技术，因此电磁干扰极低，而且内置D类扬声器放大器、双模式立体声耳机放大器以及可支持蓝牙收发器的专用接口，其内部框图如图5所示



　　           图5 音频功率放大芯片LM49370内部框图

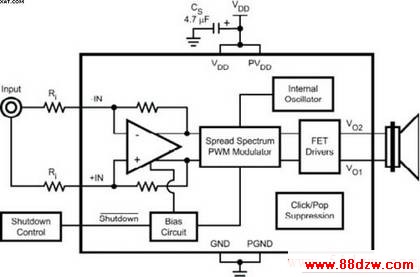

　　立体扬声采用PowerWise系列产品LM4675，一款2.65W 单声道 D 类音频功率放大器，其特点是采用扩展频谱技术，因此电磁干扰极低，无需加设滤波器，其内部框图如图6所示



　　           图6 立体扬声芯片LM4675内部框图

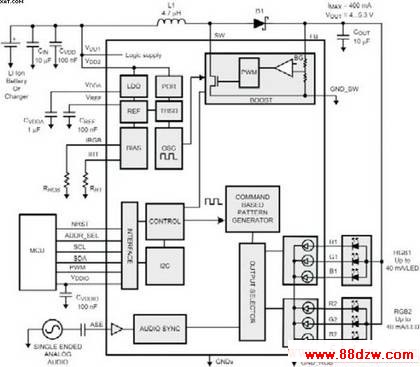

　　彩色 LED 驱动器采用PowerWise系列产品LP3952，设有声光同步功能的 6 通道彩色 LED 驱动芯片，全部LED 驱动最大电流是300mA，其内部框图如图7所示



　　                        图7 LED 驱动芯片LP3952内部框图

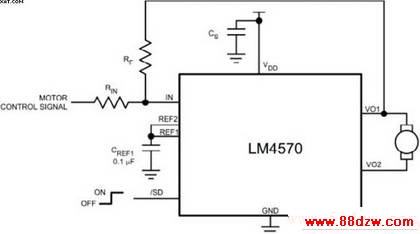

　　单端输入的马达驱动器采用PowerWise系列产品LM4570，2.4mS的启动时间，高效的驱动能力，其驱动电路如图8所示。



　　                  图8 马达驱动芯片LM4570驱动电路

　　对于便携式产品而言，系统功耗是制造商需要首先关注的问题之一，“中医神指”蓝牙终端是基于PowerWise技术设计，采用的PowerWise系列产品自适应电压调节(AVS)和阈值电压调节，将数字逻辑集成电路的工作和泄漏功耗自动降至最低，同时保持最小的系统开销。蓝牙终端根据各自独立的处理单元实际工作需要调节其供电量，以减低功耗。

结论

　　“中医神指”设计将中医音乐疗法和按摩疗法结合起来，“有声有色”的提供了疏通经络、康复身心等保健功能。其蓝牙终端由于使用了PowerWise器件，这些PowerWise器件都内置多个独立操作的处理单元，有时这些单元全部全速工作，但有时其中部分功能会处于空闲或关闭状态。由于可以独立管理各单元的电源供应，使系统功耗达到最优
