单只镍氢电池充电器

文章摘要： 取出电池后或在没有放入电池的状况下接通电源，连接电池正端的E点电平为中点电位高于1．55V，U2a输出低电平，BG3截止，LED3和LED4都不发光。此时U3a输出高电平，U3b输出低电平，LED2发红光指示电路处于通电工作状态，LEDl不发光。再放入电池，即刻重复上述自动检测充电过程。 其中，LEDl与LED2、LED3与LED4可分别合用一只双色发光管。接通电源后，LEDl与LED2总有一只发光。LED3与LED4必须放有电池才发光，因此可以判断电池是否放入并且没发生接触不良现象。 CC4093是带斯密特触发器的四2与非门，因其不易买到，可用普通四2与非门CD401

单只镍氢电池充电器,标签：电子小制作,http://www.88dzw.com

    取出电池后或在没有放入电池的状况下接通电源，连接电池正端的E点电平为中点电位高于1．55V，U2a输出低电平，BG3截止，LED3和LED4都不发光。此时U3a输出高电平，U3b输出低电平，LED2发红光指示电路处于通电工作状态，LEDl不发光。再放入电池，即刻重复上述自动检测充电过程。

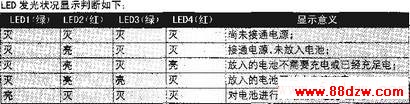

    其中，LEDl与LED2、LED3与LED4可分别合用一只双色发光管。接通电源后，LEDl与LED2总有一只发光。LED3与LED4必须放有电池才发光，因此可以判断电池是否放入并且没发生接触不良现象。

    CC4093是带斯密特触发器的四2与非门，因其不易买到，可用普通四2与非门CD401 1替代。
