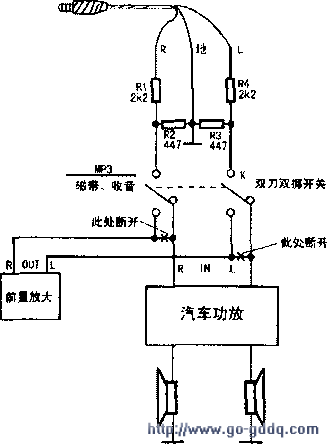

    把MP3播放器改装在汽车音响系统里，效果不错，电路见图.将MP3的音频信号由耳机线取出后，再由电阻分压衰 减，送人转换开关进行不同信号的转换选择(MP3信号／磁带、收音信号)，最后将选中的信号被送人汽车的功率放大电路进行放大。

    改装方法：首先拆下汽车的磁带放音部分，找到前置放大后的输出端和功放的输入端(这两端是相连的，只要找到其中一端便知道另一端了。它们一般是由一根两芯屏蔽线和接插件相连接的。接通电源，用镊子等金属物碰触输入端时，相应的扬声器应发出较强“喀喀”声)，断开原前置放大的输出和功放的输入端，按图1的电路进行连接。开关可选用双刀双掷型的拨动开关或按钮开关，并用小螺钉固定于机仓内的适当位置。连线最好选用一根四芯屏蔽线。拾取MP3音频信号的耳机线可从废旧耳机中取得。

    试机：确保接线无误的情况下，才可通电试机。将新装的转换开关拨至磁带／收音位置，此时磁带放音和收音机应能正常。
