用TDA2822制作助听器

文章摘要： 这个耳聋助听器由TDA2822双功放集成电路加上少量外围元件组成，它与市场上的普及机相比具有输出功率大、电压范围宽等特点，工作电压为1.8—15V，适合中、轻度耳聋患者使用。 工作原理： 该助听器电原理图见图1。其工作原理较简单：驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP连接，以控制音量大小。另R1、C1组成去耦电路，以防止信号通过电源引起反馈；R2、C6为BTL电路的频率补偿。零

用TDA2822制作助听器,标签：电子小制作,http://www.88dzw.com
    这个耳聋助听器由TDA2822双功放集成电路加上少量外围元件组成，它与市场上的普及机相比具有输出功率大、电压范围宽等特点，工作电压为1.8—15V，适合中、轻度耳聋患者使用。

工作原理：

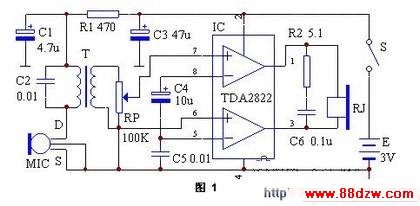

    该助听器电原理图见图1。其工作原理较简单：驻极体话筒连接成高增益的漏极输出电路，并将外界声波转换成电信号。TDA2822组成BTL功放电路，对话筒输出的音频信号进行放大，并以足够的功率推动耳机发声。为了减小耦合引起的损耗，采用变压器耦合，初级加接C2，可以滤除一部分感应噪音，次级与RP连接，以控制音量大小。另R1、C1组成去耦电路，以防止信号通过电源引起反馈；R2、C6为BTL电路的频率补偿。

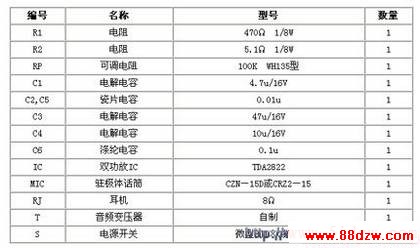

零件列表：

    音频变压器T用袖珍收音机输入放大器代用，如自绕，可采用E14铁芯，初次级均用Φ＝0.06mm漆包线各绕2000匝。音量电位器RP采用WH135可变电阻直接焊在印板上。耳机孔为2.5mm卧式二芯插座。

    这个电路只要装配正确，无须调试即能正常工作。电源采用两节5号电池，静态工作电流为6mA
