在此亦一提晶体管机(原子粒)，所虽的电容量比真空管机(胆)较大，原理是晶体管是电流放大，而胆机是电压放大，此乃是所不同，前者以低电压高电流工作，后者以高电压低电流工作。尤其是胆机若以胆为整流者，不宜隨意增大电容，过大反对整流胆造成很大的损耗，就是开关机时的电流衝激，不同整流胆用不同容量是有数据的不宜隨意增大。若虽要爆棚，大动態而有速度高的控制力，为何不採用较大宽容量的电源牛，(即功率稍用大些)，及流量较大的整流器，正如图(一)B流量不绝，用之不尽又何须用太大的水塘，只要 hum声控制到低至不影响聆听就已足够了。
《威帘逊》Williamson amplifier接续向各同好介绍一份好胆味，容易製作的传统胆机线路，其优点是功率管的选择適应度高，例如807、6L6GB、5881、KT-66、EL-34、只要输出变压器output牛阻抗与功率管合配，就可试行自由发挥转换，不愁无靚胆或短缺之苦。

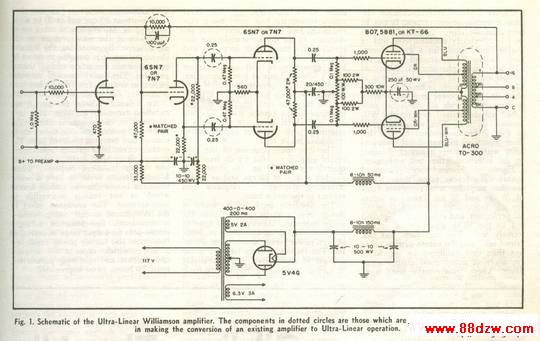

此典型线路称为《威帘逊》Williamson amplifier，图(三)於1952年前已有其踪影，於audio anthology 由David Hafler and Herbert I. Kerors初试发挥，屹立至今仍不朽，可见其存在价值，深得歷代以来的发烧友爱戴，其设计数值也无庸置疑，就此暂忘自己是改机大师的梦想罢！试製就可落足心机及信心去銲机，专心也是好声的基本条件啊！
威帘逊线路亦具它设计的优良特性，而线路適应度特濶，例如功率管与输出变压器可作超线性接法图(三)，

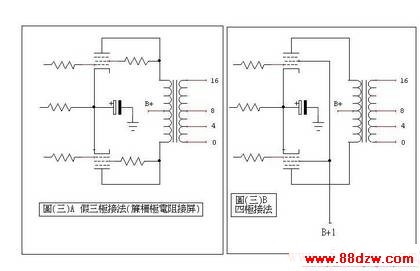

三极接法图(三)A，四极接法图(三)B，及帘柵稳压式接法，(即帘柵极以稳压方法来提供其工作点)变化多端。而功率输出瓦数亦可有一定的宽容度，只要电压与电流配合输出变压器，功率管型號的选择是可变动的，其输出功率度也有很大的改变。另一优点是颇为易製作又成功率高，依数值銲製已有好声的保証，结构是用一支6SN7作输入放大，第一级输入AF放大直接交连第二级的分相作‘正负’半波放大，第二支6SN7为推动管，並加说两支6SN7亦不必要求同牌子，可隨喜爱变动。又此两支6SN7亦可改用12AU7、或6CG7，因有厂机为先例，只要特性接近，型號不同也不相干。且6SN7亦是极易买得到，无论美国胆，英国，或其他欧洲品种，极其繁多。今次不作逐只品评，以后有机会与大家分享，但总结一句，每国家產地与牌子，音色的差別也很大，生產年期早是好声的重点，
其品质较有保証(最好70年前的產品)。而功率管此图(三)是以自给偏压方式设计，失真率较低，且对功率管不平衡，也有微调的功用，稳定特性甚高，此线路亦不太徧重本身音色，较为中性，並具有胆机应有的好处，就是舒服得来又有清晣度。为以音色的角度来看，倒不如留意所选择的output牛、功率管、放大管、电源牛、扼流图、电容及电阻等材料影响质素甚大。
    在美国50年60年代除了耳熟能详的名牌两大“ M ”外，当年代有很多牌子在好声方面的表现不容忽视，可能阁下已遣忘或不屑一顾，但採用此线路的厂家，例如：Altec、Fisher、Stancor、Craftsmen、IntereleCTRonICs Coronation、Pilot、Sonex、Heathkit-----等，可算是数之不尽。但可惜现今不容易真正听得到此线路的最佳表现；原因很多，尤其是留存到现今而服役当中的扩音机，很多因为零件的变值或老化，而未经认真的测试或维修，故此大打折扣，又可能因牌子不太熟识而存着轻看的心態。
    当年代各厂家虽是採用此威帘逊线路的架构，但数值上的变化也表现各厂家的风格，但万变不离其中。笔者幸有机会听过超过十多个牌子以上的威帘逊线路架构的机种，得的结果是每一台机的声底差別极大。尤以heathkit 的后级型號由一数到七完全同数值零件，其变动的是output牛，或机壳的分別，但音色的差別令人难以置信，这並不是厂家懒设计线路，可能就是该厂有意给发烧友认识不同的输出变压器有如斯不同表现，图（四),图(五)是heathkit WM-5。
