2.3.2 LCD显示输出

由于ATJ2135芯片没有自带 LCD Controller ，因此需要选用带 LCD Controller 的 LCD （液晶屏）。本系统选择KGM281E0作为液晶显示屏。KGM281E0是一个240xRGBx320点阵TFT-LCD显示模块，它可以配置为16位或18位并行数据输入方式，可支持视频播放，显示效果非常出色。显示屏的背光驱动需要较高的电压，并且要求根据需要调节背光的亮度，因此就需要一个高效的升压电路来实现这一功能，为此ATJ2135提供了一个背光控制,它可以按照软件的设定值输出8种不同频率的脉冲，通过改变输出频率值来改变背光亮度。

2.4系统存储器

本播放器采用一块512 M NAND FLASH作为片上存储单元，写入速度较快，具有良好的抗震能力，体积、重量较小，尤其适合便携式系统的要求。另外本系统还集成了SD卡插槽以方便用户升级存储空间。Flash芯片采用Hynix的HY27UT084G NAND Flash Memory，其工作电压为１.8或3.3伏。而为了提高系统运行速度，适应视频播放及游戏时的数据处理，还扩展有外部SDRAM存储芯片。存储器接口方式采三总线连接方式。

3 系统软件设计

3.1 MP3解码流程

 图2 MP3解码流程图
MP3采用了较为复杂的比特流结构，所有MPEG的比特流都被分割成了单独的帧。对于MPEG图2音频，每秒都传送固定数目的帧，也就是说，当比特率和采样率固定时，每一帧具有相同的大小，并携带有相同数目的样本。解码算法由嵌入式DSP软件实现，流程如图2所示。

3.2嵌入式实时操作系统设计

ATJ2135采用μCOS-Ⅱ操作系统进行软件移植设计。μCOS-Ⅱ是一个源代码公开的嵌入式实时操作系统，具有小内核、多任务、丰富的系统服务、容易使用等特点并且非常稳定、可靠。而由于其极小的内核，就特别适用于对程序代码存储空间要求极其敏感的嵌入式MP3应用系统开发。本系统采用可剥夺型多任务内核，其任务层设计及任务流程如图3所示。

3.3 嵌入式系统软件编译与调试

系统所采用ATJ2135的嵌入式开发工具为cygwin。cygwin软件是cygnus solution公司开发的，是一个在Windows平台运行的Unix模拟环境。其中，USDK13O 提供最主要的调试手段。它需要在调试的代码段添加打印语句，而运行则是观察超级终端上的打印输出，以此来诊断程序是否符合设计逻辑。通过打印输出来调试程序是一种简单实用的调试手段。它可以在不打断系统运行的情况下获知其运行过程。超级终端提供日志功能，只要点击传送菜单下的捕获文字项，然后设置日志所在的目录，这样输出的所有信息都将记录在日志文件中，便于后续的分析和查找。当程序存在设计或编码的缺陷时，系统运行会崩溃，并在终端输出异常信息。此时可以将异常出现的地址比对 USDK130 提供的空间分配表来查找导致异常的

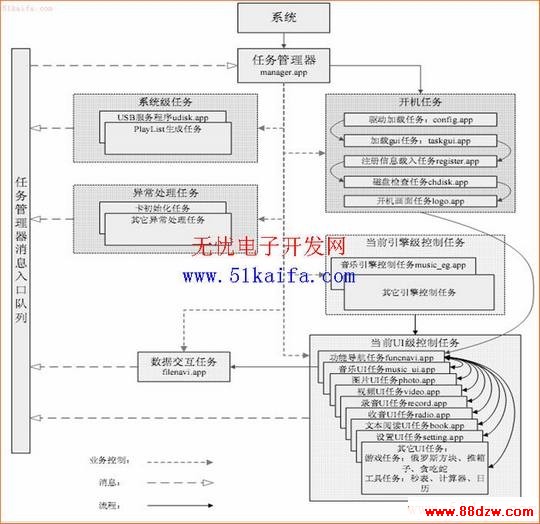

图3  任务层结构及任务流程图

模块，然后可以找到该模块对应的 IST 文件来定位错误所在的位置，从而完成调试过程。

3.4固件生成

    软件编译和调试完成后，会生成一些*.app应用程序和*.drv驱动文件，应该将这些文件打包，生成后缀为fwu的固件文件，借助于量产工具下载到嵌入式Mp3裸机上。
