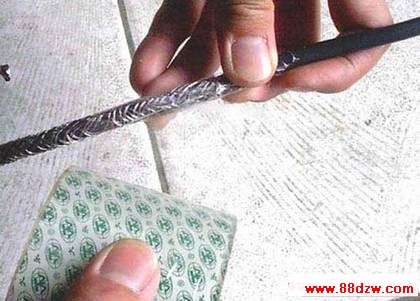

第八步：用胶带之类的包一下，特别是裸露在外面的屏蔽网线。也有朋友用热缩管，那样做出来就更漂亮了，当然，成本也高点。

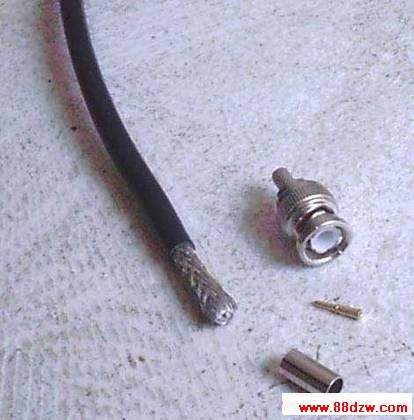

第九步：在同轴电缆的另一头装上插头，以便于装到电台上。这里用的是Q9头，你需要根据你的电台类型选用插头。

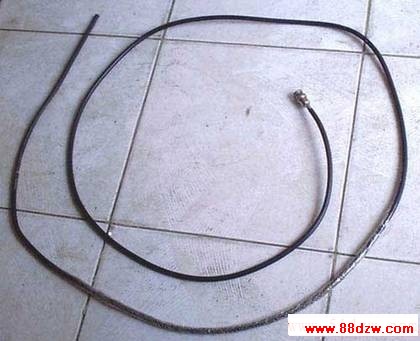

第十步：完成！

　　如果有条件，可以用驻波比表测一下，看看谐振在哪一个频率上，适当地修剪芯线长度，可以调到1：1.5。若没有条件，则在制作完成之后，按照前面提供的公式算一下最后的长度（乘上缩短参数96%）进行修剪。
　　没动过手的HAM可以把它当做一个入门训练，但别妄想它会有很高的增益，但在很多情况下，它会比手持机用的橡皮天线、拉杆天线的效果要好！但和高增益的八木、J型等是不能相比的。到户外时，将它挂到树上或其它高处，你会发现它比你原来普通的橡皮或拉杆天线有更出色的表现！而且由于它是软线，收起来会很方便。

　　另有朋友问到它是软的，怎么用？很简单，用一根木棍或PVC管等不导电的材料（不能用铁、铝、不锈钢管等导体）把它撑起来就可以了。
