自制1W调频立体声发射机
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8726次
文章摘要:去掉假负载接入天线进行实效发射实验时,笔者发现其输出功率比接入假负载时的输出功率小。主要表现为图中B点的高频电压低了许多,说明此时的天线阻抗小于75Ω。用无感扁平小改锥分别拨动L3、L4、L5的匝距,使B点测到的高频电压≥10V即完成了对V6、L2~L5等元件组成抹级功放输出电路的正式调试。音频调制单元电路的调试需与调频立体声收音杨配合着进行。L、R端送入CD机输出的高保真音源信号,然后手持调频立体声收音机拉开一定距离收听。输入到L、R端的信号幅度过强时,接收机中听到的声音信号是混浊不清的噪声,这时逆时针方向调W1、W2有旋钮,直至接收机听到的声音信号清晰右辨为止。若收听到还原的声音信号出现限

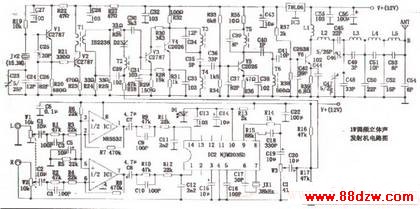

自制1W调频立体声发射机,标签:电子小制作,http://www.88dzw.com去掉假负载接入天线进行实效发射实验时,笔者发现其输出功率比接入假负载时的输出功率小。主要表现为图中B点的高频电压低了许多,说明此时的天线阻抗小于75Ω。用无感扁平小改锥分别拨动L3、L4、L5的匝距,使B点测到的高频电压≥10V即完成了对V6、L2~L5等元件组成抹级功放输出电路的正式调试。
音频调制单元电路的调试需与调频立体声收音杨配合着进行。L、R端送入CD机输出的高保真音源信号,然后手持调频立体声收音机拉开一定距离收听。输入到L、R端的信号幅度过强时,接收机中听到的声音信号是混浊不清的噪声,这时逆时针方向调W1、W2有旋钮,直至接收机听到的声音信号清晰右辨为止。若收听到还原的声音信号出现限幅失真时,调频偏调制电位器W3,直至接收机中传出的声音信号逼真再现为止。
经过以上调试,即可手持FM立体声收音机去测试发射距离了。用接收灵敏度为500μV的普通调频立体声收音机接收时,开阔地距离为1.5km左右,非开阔地距离为500m左右,FM立体声指示灯正常发光。用接收灵敏度为0.5μV的高级调频立体声收音机接收时,开阔地距离超过5km,且立体声指示灯仍正常发光。
