基于CheerTek CT212T的FTA DVB-T机顶盒解决方案

文章摘要：图4：FTA DVB-T家用机顶盒系统结构图。 该方案的系统架构如图4。对于欧洲及中东市场，需要欧规Scart视频输出接口，我们采用4053来做切换。 2.软件架构 图5：CT212T FTA DVB-T机顶盒软件架构 CT212T软件系统架构见图5。CheerTek提供的公版程序开放了NIM Driver、OSD、前面板、TV编码器等部分的源代码，用户可以方便地根据自己这些部分硬件的调整修改相应的软件模块。 方案特点 丰宝电子的FTA DVB-T机顶盒方案符合DVB-T和MPEG II标准，支持6M、7M、8MHz、7MHz&8MHz，可进行软件设置；它还支持OSD&

基于CheerTek CT212T的FTA DVB-T机顶盒解决方案,标签：电子小制作,http://www.88dzw.com

图4：FTA DVB-T家用机顶盒系统结构图。

    该方案的系统架构如图4。对于欧洲及中东市场，需要欧规Scart视频输出接口，我们采用4053来做切换。

2.软件架构

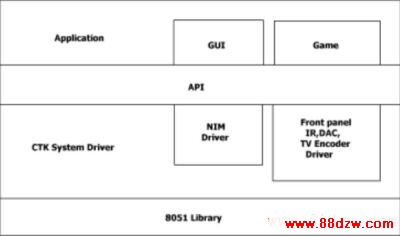

图5：CT212T FTA DVB-T机顶盒软件架构

    CT212T软件系统架构见图5。CheerTek提供的公版程序开放了NIM Driver、OSD、前面板、TV编码器等部分的源代码，用户可以方便地根据自己这些部分硬件的调整修改相应的软件模块。

方案特点

    丰宝电子的FTA DVB-T机顶盒方案符合DVB-T和MPEG II标准，支持6M、7M、8MHz、7MHz&8MHz，可进行软件设置；它还支持OSD&VBI图文输出、多语言字幕和EPG。软件可通过RS-232口升级，支持机对机升级；可进行强制或自动PAL/NTSL切换，支持CVBS、YC、RGB、YcrCb及逐行YpbPr等多种视频输出。其它特点包括：支持父母锁功能；低功耗待机；时间校正；支持4:3、16:9转换；支持S/PDIF数字音频输出；可搜索UHF和VHF所有频点。

CT212T的一些主要性能特点：

一、解复用及NIM接口
1. 32个PID过滤器；
2. 支持188及204字节封包格式；
3. CRC-32加速器；
4. PCR时钟恢复及PWM发生器；
5. NIM串行/并行接口；
6. 最大输入时钟：并行13MHz，串行104MHz；
7. I²C控制；

二、音频解码
1. MPEG II及MPEG I 音频解码，采样频率为16K、22.05K、24K、32K、44.1K、48KHz；
2. 线性PCM解码，采样频率44.1K、48K和96KHz；
3. 16、18、20及24位PCM输出，采样频率16K、22.05K、24K、32K、44.1K、48K及96KHz；
4. 支持3D环绕声；
5. 符合IEC958标准之S/PDIF输出，支持AC-3和立体声数字PCM；
6. 静音及数字音量调整。

三、视频解码
1. MPEG II MP@ML和MPEG I视频解码；
2. 分辨率可达720x480 @ 30Hz, 720x576 @ 25Hz；
3. 支持16:9和4:3电视形式；
4. 支持水平/垂直缩放，范围从1/16至16倍；
5. 支持画面亮度调整，可选普通、加亮、柔和等方式；
6. 支持淡入淡出控制；
7. 支持OSD， 每像素点1位、2位、4位及8位(256色)。

四、TV编码
1.NTSC-M、PAL-B、D、G、H、I、Nc、M编码；
1. 支持隔行及逐行扫描方式；
2. 4个10位DACs提供CVBS/S-Video、RGB、YcbCr以及逐行YPbPr输出；
4.图文电视、WSS/CGMS以及隐藏字幕(closed captioning)。

丰宝电子FTA DVB-T机顶盒方案整机技术规格：

高频头
输入频率：174－860MHz UHF&VHF
带宽：6、7、8MHz
输入电平：-72 ~ -20dBm
信号输入连接头： IEC162-2 母头
输入阻抗： 75 Ohm

解调方式
波形：COFDM(编码正交频分复用)
解调：QPSK、16QAM、64QAM
模式：2K、8K
保护间隙：1/4、1/8、1/16、1/32
代码率：1/2、2/3、3/4、5/6、7/8

视频解码
遵循标准： ISO/IEC 13818-2 MPEG-2 MP@ML
视频格式： 4:3、16:9
分辨率： 最大720x576
图文：DVB-TXT ETSI/EN300472
输入码流：最大15Mbps

音频解码
遵循标准： ISO/IEC 13818-3
声音模式： 左、右、立体声
采样频率： 32、44.1、48KHz
音量调节： 16级音量调节

微处理器及内存
微处理器： CT212T
处理速率： 50MHz
程序闪存： 1MB
内存(系统和图形处理部分)：4MB

后面板
RF输入： IEC-Type 连接器
Loopout： IEC-Type 连接器
双Scart接口：一个输出到电视，一个输出到录像机
RS-232串口：DB-9母头，115200bps
数字音频输出：S/PDIF光输出

电源
输入电压及功耗：AC 80~260V，50Hz，15W(最大)
